Ballon combiné BM et production ECS 300L sans échangeur - Thermador

Ballon combiné BM et production ECS 300L sans échangeur - Thermador

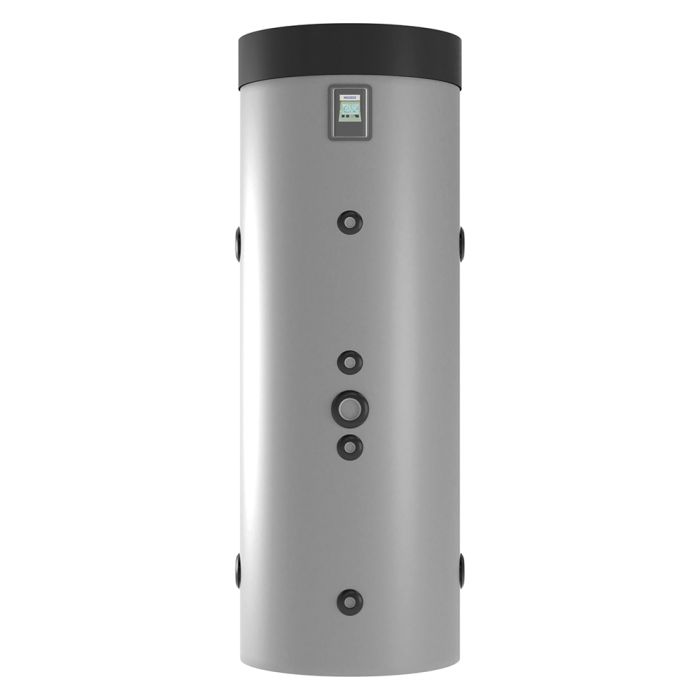

La bouteille ECS BM est une bouteille "haute performance". Elle sert à l'accumulation stratifiée de l'eau de chauffage et à produire de l'eau chaude sanitaire instantanément, avec un rendement élevé. Une pompe de circulation est fixée sur le haut de la cuve afin de permettre la circulation de l’eau technique à travers l’échangeur à plaque uniquement lors du prélèvement d’ECS.

Données techniques de la bouteille

• Échangeur de chaleur ECS : Module intégré avec échangeur à plaques en acier inox 316L pour production instantanée d’Eau Chaude Sanitaire (ECS).  Débit sanitaire élevé de 2 à 40 l:min.
• Échangeur de chaleur chauffage : L’échange thermique du primaire est assuré par 1 serpentin fixe. Vitesse du circulateur : 700/4300 (min/max) n rpm. Consommation de puissance : 1,8/43 (min/max) W. Courant absorbé 0,02/0,39 (min/max). Alimentation 230V/1Ph/50Hz.
• Pompe de circulation : Vitesse du circulateur : 700/4300 (min/max) n rpm. Consommation de puissance : 1,8/43 (min/ max) W. Courant absorbé 0,02/0,39 (min/max). Alimentation 230V/1Ph/50Hz.
• Volume tampon : Acier au carbone
• Isolation : Polyuréthane injecté non classé / Revêtement externe PVC gris
• Accumulation : Pression max 3 bar ; Température max 99°C
• Échangeur fixe : Pression max 6 bar ; Température max 99°C
• Habillage en polyuréthane injecté
• Revêtement en PVC gris
• Piquage pour résistance 1"1/2
• Hauteur totale : 1580 mm
• Volume ballon ou bouteille : 300 L
• Volume utile ballon et bouteille : 284 L
• Classe ERP : B
• Piquage résistance : Oui
• Température maximale d'entrée : 100°C

Débit ECS du ballon

Les courbes reportées sur le graphique nous permettent de calculer le débit d’Eau Chaude Sanitaire (ECS) pouvant être produit par le module de production ECS intégré, en fonction de la température de l’accumulation/ circuit primaire (valeur sur l’axe horizontale). Les courbes ont été paramétrées selon la température de l’ECS désirée et indiquent le débit maximum d’ECS pouvant être produit à cette température (avec température d’entrée de l’eau froide sanitaire à 10°C). Les modules MACS® peuvent produire tous les débits d’ECS compris entre la zone débit minimum d’activation, et la courbe de débit maximum de chacune des températures.
