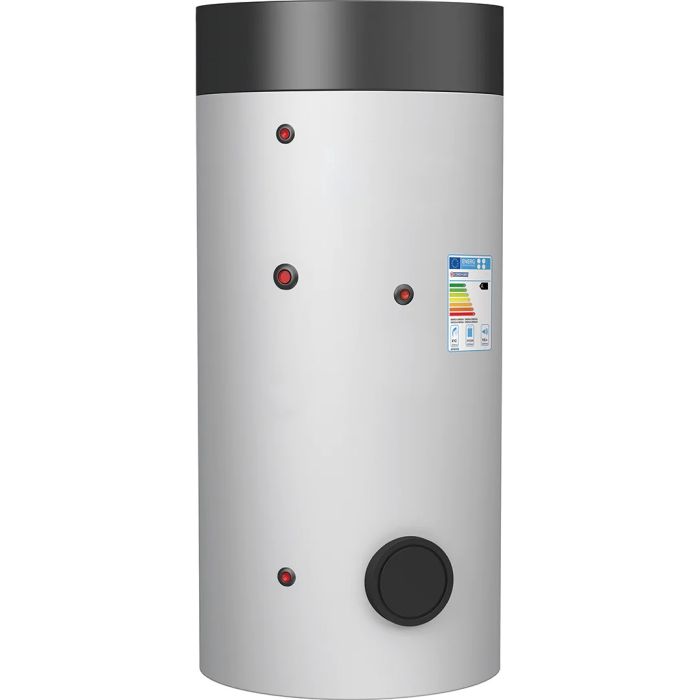

Ballon préparateur ECS 500 L par stratification pour pompe à chaleur - Avec échangeur - Thermador

Ballon préparateur ECS 500 L par stratification pour pompe à chaleur - Avec échangeur - Thermador

Les ballons préparateurs PECS PDC sont le résultat d’études ayant mené à un brevet pour une solution performante de production d’eau chaude sanitaire via une pompe à chaleur. Cette solution optimise l’utilisation de la pompe à chaleur tout en apportant un maximum d’économie d’énergie et un confort instantané à l’utilisateur par rapport aux solutions classiques. Le système d’échangeur à plaques avec la P.A.C. est conçu pour avoir un rendement de production constant par rapport à un serpentin immergé. En effet, l’échange entre le circuit primaire (P.A.C.) et l’E.C.S. se fait à contre-courant avec une température d’entrée d’eau froide constante puisée au bas du ballon et réintroduite dans la partie haute du ballon, près du puisage. Cette solution favorise la stratification et le puisage immédiat à bonne température de l’eau chaude sanitaire. Ce système permet un gain de temps de l’ordre de 25% pour la production de l’E.C.S., ce qui représente une économie substantielle par rapport à un serpentin immergé qui travaille à co-courant. En effet, dans ce cas le serpentin est directement immergé dans l’eau qu’il réchauffe ce qui défavorise la stratification et augmente le temps d’utilisation de la P.A.C. pour obtenir une température conforme en partie supérieure du ballon au point de puisage de l’eau chaude sanitaire.

Système d’échange breveté :

1. 30 % de réduction des temps de mise à régime et un meilleur confort d’utilisation de la P.A.C. en chauffage et refroidissement.
2. 70 litres d’E.C.S. à 45°C en seulement 15 minutes, avec la possibilité de chauffer uniquement le contenu d’eau nécessaire.
3. On ne soustrait pas de temps précieux à la pompe à chaleur pour le chauffage ou le refroidissement.
4. Énergie concentrée là où elle sert : toute l’énergie produite par la P.A.C. se concentre dans la partie haute du ballon.

Les ballons doivent impérativement être raccordés à la terre afin d'éviter les phénomènes de corrosions liés aux courants vagabonds.

Données techniques du ballon

Le ballon E.C.S. P.D.C est un ballon "haute performance" spécialement conçu pour les pompes à chaleur. Il permet d’obtenir des performances 30% supérieures à un ballon standard et de réduire de 15% la consommation électrique de la pompe à chaleur.

Utilisation : Production et accumulation E.C.S. pour applications civiles ou industrielles.

Matériaux : Acier revêtu de Polywarm®, apte pour l’eau potable selon certifications ACS, SSICA, DVGW, W270, UBA.

Module d’échange :

• Système d’échange thermique avec échangeur en contre-courant avec charge thermique par le haut.
• Protection cathodique
• Anode de magnésium.

Isolation :

• Habillage en polyuréthane injecté non classé avec faible déperdition thermique.
• Le revêtement externe est en PVC gris.

Vidange : manchon débouchant.

Joints / Plateau de buse :

• Joint en qualité alimentaire, résistance jusqu’à 200°C.
• Plateau de buse.

Garantie : 5 ans sur le réservoir

Avantages du ballon

1. Les temps de montée en température de l'eau chaude sont réduits de 30% et une meilleur utilisation de la P.A.C en chauffage ou refroidissement.
2. Permet la production de 70 litres d'ECS à 45°C en seulement 15 minutes, avec la possibilité de chauffer uniquement le contenu d'eau nécessaire du fait de la stratification.
3. Pour la pompe à chaleur, la production d'ECS ne perturbe pas son fonctionnement car la puissance de l'échangeur est optimale.
4. La température d'entrée de l'ECS dans l'échangeur à plaques reste basse.
5. L'énergie est concentrée là où elle sert : Toute l'énergie produite par la P.A.C se concentre dans la partie haute du ballon.
