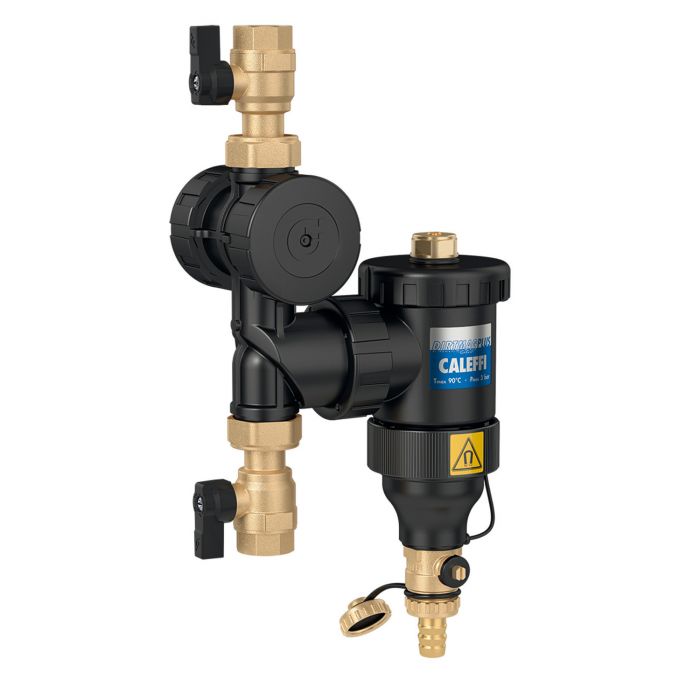

Pot de décantation spécial PAC DN 25 DIRTMAGPLUS orientable avec vannes 1" (26/34) Femelle Femelle - Thermador

Pot de décantation DN 25 DIRTMAGPLUS orientable avec vannes 1" (26/34) Femelle Femelle - Thermador

Le dispositif multifonctions comprend 2 éléments distincts :

1. Un pot de décantation servant à séparer les impuretés déposées dans les circuits ainsi que les particules ferreuses grâce à son anneau magnétique.
2. Un filtre interchangeable assurant l'efficacité du dispositif en phase de démarrage et durant le fonctionnement.

Caractéristiques techniques

• Avec vannes 1" (26/34)
• Femelle Femelle
• Fluides admissibles : eau glycolée
• Pourcentage maxi de glycol : 30%
• Pression maximale de service : 3 bar
• Plage de température d’exercice : 0-90°C
• Induction magnétique système à anneau : 2 x 0,3 T
• Ouverture des mailles du filtre de premier nettoyage (bleu fourni) Ø : 0,30 mm ( 300 μ )
• Volume interne dispositif 0,4 l
• Corps : PA66G30
• Couvercle du pot de décantation : PA66G30
• Couvercle supérieur : laiton EN 12164 CW614N
• Vis de purge : laiton EN 12164 CW614N
• Bague pour T de raccord : PPSG40
• Grille interne : HDPE
• Dispositif de récupération des impuretés : POM
• Filtre POM-acier inox (AISI 304)
• Joints d’étanchéité : EPDM
• Robinet de vidange avec tétine : laiton EN 12165CW 617N
• Vanne d’arrêt : laiton EN 12165CW 617N
• Evacuation de l'air par un purgeur manuel
• L'anneau magnétique se retire sans outils
• Le DIRTMAGPLUS est équipé d'une vanne de chasse orientable, avec tétine
• Accès bi-directionnel pour le démontage du filtre

Principe de fonctionnement

Lors du premier passage l’eau en circulation dans l’installation traverse d’abord le pot de décantation puis le filtre à cartouche :

1. Le pot de décantation sépare les impuretés présentes dans l'eau et les dépose.
2. L'anneau magnétique bloque les impuretés métalliques et magnétique.
3. Le filtre bloque les impuretés restantes.

100% de séparation dès le 1°passage (Ø > 0,3mm)

Après quelques cycles :

1. Fermer les vannes d’arrêt.
2. Retirer l’anneau magnétique.
3. Ouvrir la vanne de chasse.
4. Extraire la cartouche filtrante
5. Remplacement du filtre fin par le filtre standard

Pose

Le DIRTMAGPLUS doit respecter le sens du flux indiqué par la flèche sur le té de raccordement, et de préférence sur le circuit retournant au générateur. Toujours procéder au montage/démontage lorsque le circuit est froid et n’est plus sous pression. NB : utiliser la clé fournie pour serrer correctement l’écrou tournant du T de raccordement.
