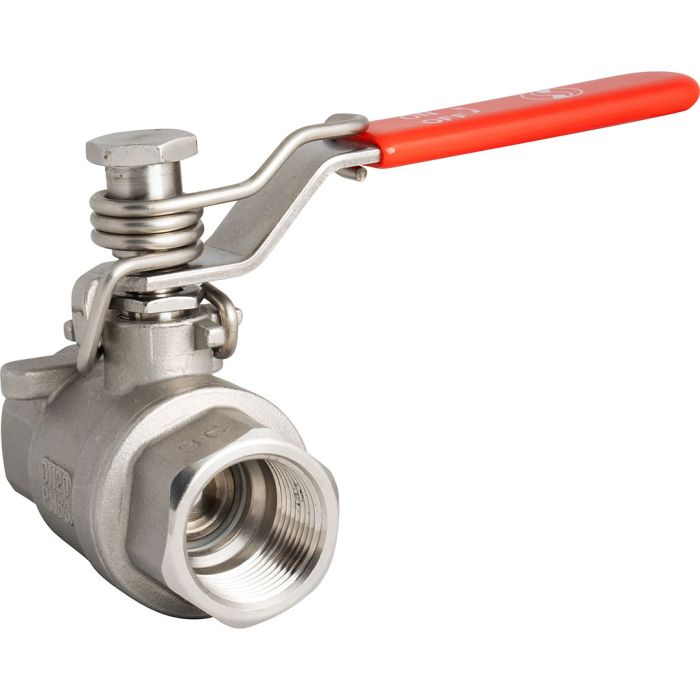

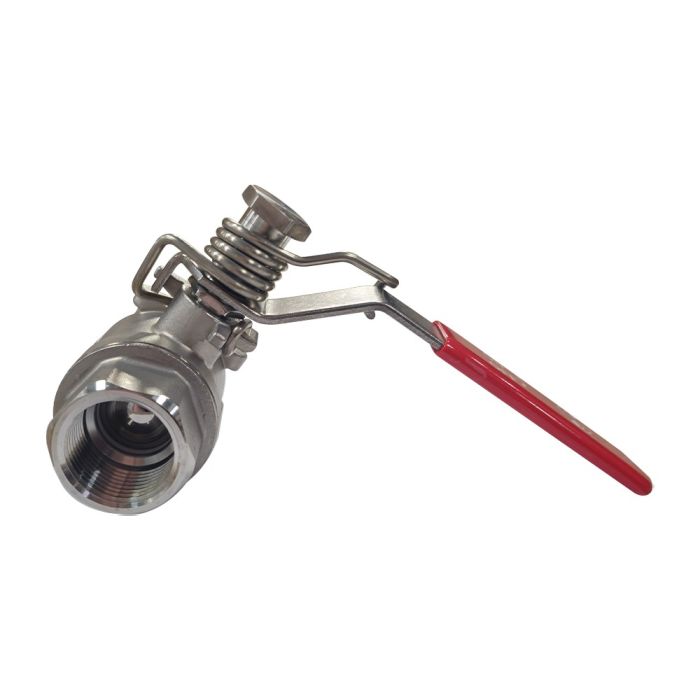

Robinet à tournant sphérique 2 pièces inox avec système homme mort, DIN M3 à passage intégral pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et air comprimé. Ecartement normalisé suivant EN 16722 Série M3 (DIN long M3). L’étanchéité est assurée par un presse étoupe PTFE et par des sièges en PTFE chargé 15% verre. Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 grâce au double système antistatique.

Avant toute installation, vous devez vérifier que votre robinet est adapté aux conditions de service réelles, comme la nature du fluide, la température, etc. De plus, vous devrez vous assurer d’avoir suffisamment de robinets afin d’isoler les tronçons de tuyauterie, pour faciliter leur maintenance et entretien. Les robinets sélectionnés pour votre installation doivent être conformes aux exigences locales et aux normes en vigueur. Lorsque la vanne est sous pression, si vous décelez une fuite au niveau du presse-étoupe, resserrez-le légèrement jusqu'à disparition de la fuite.

Données techniques

• Dimensions : DN 1" (26/34)
• Raccordement : Femelle BSP
• Système homme mort (rappel par ressort en position fermée)
• Passage intégral
• Axe inéjectable
• Presse étoupe PTFE
• Double système antistatique
• Bille pleine
• Modèle 2 pièces
• ATEX
• Compatibilité : Industries chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, air comprimé
• Température mini et maxi admissible Ts : -25°C à + 180°C
• Pression maxi admissible Ps : 63 bar

Instructions de montage

1. Pour le cas d’un montage en Zone ATEX, s’assurer de la continuité électrique entre le robinet, la tuyauterie amont et aval (à l’aide d’une tresse métallique si besoin) et vérifier que la tuyauterie soit reliée à la terre.
2. Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère.
3. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné afin que les vannes ne supportent aucune contrainte extérieure.
4. L’étanchéité des vannes taraudées doit se faire avec le produit le plus approprié aux conditions de service.
5. Le couple nécessaire à l’assemblage ne doit pas provoquer de tensions ni déformations de la structure des embouts.

Nettoyage et essais

1. Les vannes resteront ouvertes pendant l’opération de nettoyage des tuyauteries pour ne pas avoir d’impuretés entre la sphère et le corps.
2. Les essais sous pression de l’installation doivent être effectués lorsque la tuyauterie est parfaitement propre.
3. Les essais se font vanne partiellement ouverte. La pression d’essai ne doit pas dépasser les caractéristiques de la vanne et conformément à la norme API 598 ou EN 12266-1.

Maintenance

Il est recommandé de faire une manœuvre complète (ouverture, fermeture) de la vanne 1 à 2 fois par an. Lors d’une intervention sur la vanne, s’assurer que la tuyauterie n’est plus sous pression, qu’il n’y a plus d’écoulement dans la tuyauterie, que celle-ci est isolée. Vidanger tout fluide dans la tuyauterie. La température doit être suffisamment basse pour pouvoir effectuer l’opération sans risque. Si le fluide véhiculé est corrosif, inerter l’installation avant intervention. La mise sous pression doit être progressive.
