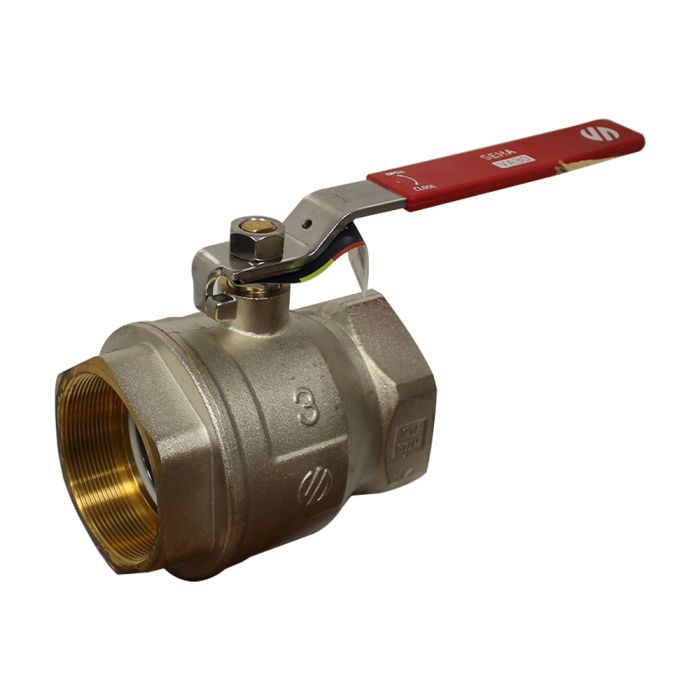

Vanne à sphère SENA PN30 ACS, Femelle/Femelle 3" (80/90), avec poignée plate rouge - Arco

Vanne à sphère SENA PN30 ACS, Femelle/Femelle 3" (80/90), avec poignée plate rouge - Arco

Vanne à boisseau sphérique avec commande manuelle, principalement avec des raccords filetés.

Conçue pour les installations d'eau potable, de chauffage, d'eau chaude sanitaire, ou pour des réseaux mixtes.

Elle est parfaite pour tout circuit nécessitant une fermeture efficace du fluide, tout en garantissant l'étanchéité selon les exigences spécifiques de chaque installation.

Caractéristiques techniques

PN : 30 bar

Genre : Femelle/Femelle

Filetage : 3" (80/90)

Poignée plate renforcée.

Amélioration du couple de serrage de l'écrou presse-étoupe.

Matériau levier et écrou : Acier inoxydable, améliorant la résistance à la corrosion

Conception sans nickel dans le passage de l'eau, garantissant une qualité sanitaire maximale.

Fabrication robuste assurant une sécurité et une fiabilité optimale lors de l'installation.

Laiton européen de qualité DW (4MS), idéal pour les systèmes d'eau potable.

Plage de température : -20 °C / 120 °C

Caractéristiques hydrauliques Débit vs Perte de pression

Compatibilité des fluides

Eau potable : Excellent

Eau +50% Glycol : Bon

Écrou conforme à la norme ISO228.

Matériaux de la vanne

! Attention schéma non représentatif du genre du produit !

1 : Laiton CW617N, Nickelé extérieur / Intérieur sans Nickel / 2 : Laiton CW617N, Chromé / 3 : Laiton CW617N, Nickelé / 4 : Laiton CW617N, couleur Laiton / 5 : Acier inoxydable / 6 : PTFE / 7 : Laiton CW617N, Nickelé extérieur / Intérieur sans Nickel / 8 : Acier inoxydable / 9 : LDPE / 10 : PTFE

Instructions d'installation

Avant toute intervention, il est impératif de couper l'alimentation en eau du système.

Assurez-vous qu'il n’y ait pas de saletés ou d'objets étrangers dans la connexion au réseau.

Appliquez un matériau d'étanchéité adapté sur les filetages.

L'installation de la vanne doit être effectuée en utilisant un outil approprié, de préférence une clé fixe ou une clé à molette ; tenez-la par les extrémités, en exerçant une force sur les surfaces planes pour éviter de déformer ces zones en raison d'une pression excessive de l'outil.

Rétablissez l'alimentation en eau et vérifiez l'étanchéité de toutes les connexions avant de mettre la vanne en service.

Ne démontez ni ne modifiez les composants internes de l'assemblage de la vanne, car cela pourrait entraîner des fuites externes.

La durée de vie maximale des vannes à bille est obtenue lorsqu'elles sont complètement ouvertes ou fermées ; il est recommandé d'éviter d'utiliser la vanne en positions intermédiaires de manière continue.
