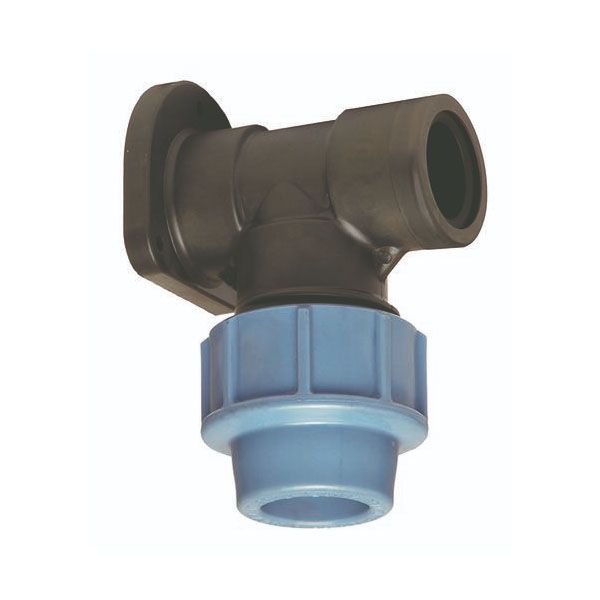

Coude applique polypropylène ACS pour Tube PE ou PEHD Ø25 - Sortie Femelle 3/4" (20/27) - Somatherm

Coude applique polypropylène ACS pour Tube PE ou PEHD Ø25 - Sortie Femelle 3/4" (20/27) - Somatherm

Le coude applique femelle assure un changement d'angle de 90 degrés ou d'une autre inclinaison spécifique dans un réseau de tuyaux en polyéthylène (PE) ou polyéthylène haute densité (PEHD). Il garantit une durabilité optimale face aux variations de pression, de température et à l’exposition aux UV. Il est spécialement conçu pour être compatible avec les tubes PE ou PEHD, réputés pour leur flexibilité, leur résistance chimique et leur étanchéité. Sa conception simplifie le démontage et le remplacement si nécessaire.

Données techniques

• Raccord coudé avec corps et écrou en matière polypropylène haute résistance
• Entrée et sortie pour tube PE
• Température d'utilisation max : +80°C
• Joint torique en nitrile
• Normé ACS
• Conforme aux normes DIN-UNI et aux normes ISO N° 3458, 3503, 3501 et 3459.
• Idéal pour l'installation d'un système d'irrigation et d'arrosage de surface
• Résiste à une pression de 16 bar
• Coude applique polypropylène ACS pour Tube PE ou PEHD Ø25 - Sortie Femelle 3/4" (20/27)

Toujours couper le tube PE avec un coupe tube approprié en s'assurant que la section du tube est propre et ébavurée.

Prescription de pose

1. Couper le tube PE avec un coupe tube approprié. La section du tube doit être propre et ébavurée.
2. Marquer le tube à l'aide d'un feutre pour visualiser la longueur d'emboîtage du tube dans le raccord.
3. Insérer le tube dans le raccord jusqu’à la butée (repère d’emboîtage), après avoir desserré l’écrou de quelques filets.
4. Serrer l’écrou sur le corps du raccord à l’aide de deux clés sans excéder un coupe de serrage de 20 Nm.

Applications courantes

Les raccords coudés sont utilisés dans divers secteurs :

• Réseaux d'eau potable : Ils permettent d'assurer la distribution de l'eau de manière efficace et sans fuite.
• Irrigation agricole : Idéal pour modifier les tracés des systèmes d’irrigation.
• Assainissement et drainage : Parfaits pour les systèmes nécessitant des raccords durables et résistants.
• Industrie : Utilisés dans les installations industrielles transportant des liquides chimiques ou autres fluides.

Comment installer un raccord coudé femelle pour tube PE ?

1. Préparez le raccord : Desserrez l’écrou du raccord coudé pour faciliter l’insertion du tube.
2. Insérez le tube : Poussez le tube PE dans le raccord jusqu’à ce qu’il atteigne la butée. Assurez-vous qu’il est bien aligné pour une étanchéité optimale.
3. Serrez l’écrou : Revissez l’écrou fermement à la main ou avec un outil adapté. Une fois cette étape terminée, le raccord est prêt à l’emploi.

Les avantages des raccords en plastique pour tube PE

1. Installation rapide : Pas besoin d’outils complexes ou de compétences techniques avancées.
2. Étanchéité parfaite : Garantit une connexion fiable et durable pour vos réseaux d’eau.
3. Polyvalence : Convient pour l’eau potable, l’irrigation, ou encore les systèmes d’adduction.
