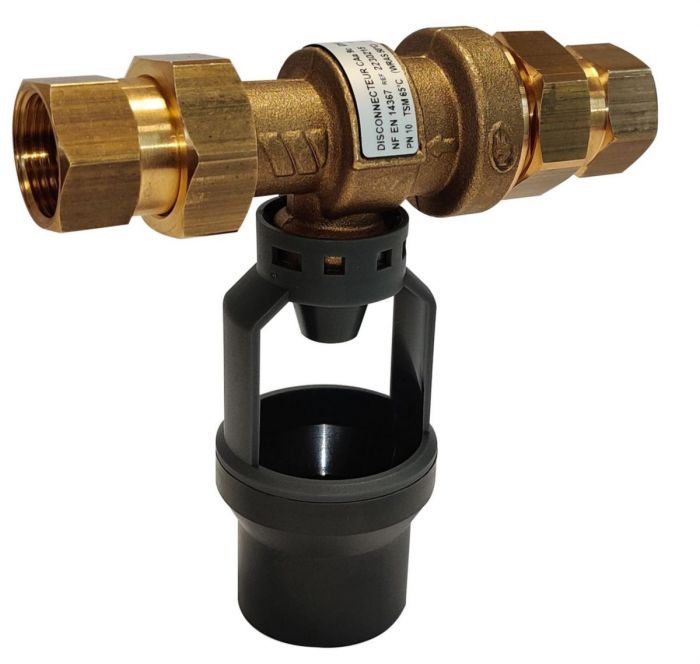

Disconnecteur CA9C avec garde d'air - Femelle Femelle 1/2" (15/21) - Watts

Disconnecteur CA9C avec garde d'air - Femelle Femelle 1/2" (15/21) - Watts

Le disconnecteur à zones de pression non contrôlable de type CA est un ensemble de deux clapets de non-retour séparés par une chambre communiquant avec l’atmosphère. Le disconnecteur de type CA-a convient principalement aux installations domestiques de chauffage d’une puissance inférieure à 70Kw.

Données techniques

• Diamètre : Femelle Femelle 1/2" (15/21)
• L x H (mm) : 122 x 148 mm
• CA9C brut avec garde d'air
• Pré-filtre incorporé
• Clapets laiton avec structure P.O.M.
• Ressort acier inox
• Membranes, joint de soupape et joints de clapets en NBR
• Température maxi. : 65°C
• Pression maxi. : 10 bar
• Entonnoir : tube DN 40
• Agréments : ACS, marque NF EN 14367, norme EN 1717, KIWA

Avantages

• Protège contre les retours de fluides de risque de catégorie 3 (EN1717 – EN 14367)
• Compact
• Etanchéité parfaite : double clapets, soupape de décharge
• Perte de charge réduite
• Filtre à tamis intégré
• Matériaux conformes aux exigences 4MS

Applications

Le disconnecteur de type CA-a, à zones de pression non contrôlables, certifié à la marque NF, est destiné, dans les limites définies par l’autorité sanitaire, à la protection des réseaux d’eau potable contre les retours des fluides pollués ne présentant pas de risques toxiques ou microbiologiques majeurs pour la santé humaine (fluide de catégorie 3) :

• Pour installations domestiques de chauffage d’une  puissance inférieure à 70 kW
• Distribution automatique de boissons
• Lave-vaisselle collectifs
• Machines à café
• Fontaines à eau

Installation

Le CA9C doit obligatoirement être installé accompagné de deux dispositifs d’isolement, l’un situé à l’amont avec un robinet d’essai et l’autre à l’aval. Pour mettre en place le disconnecteur, suivre les indications suivantes :

• Le disconnecteur CA doit être installé par des techniciens qualifiés, conformément aux instructions données dans l’emballage et aux réglementations locales en vigueur.
• Le disconnecteur CA doit être installé horizontalement après une vanne d’isolement (avec robinet de vidange) en amont, et, un filtre contrôlable ainsi qu’une autre vanne d’isolement installés à l’aval.
• Le dispositif doit être installé dans un endroit accessible et suffisamment grand pour éviter qu’il ne soit submergé par une éventuelle inondation.
• Prévoyez un tuyau approprié pour l’évacuation du fluide que l’appareil pourrait rejeter. • Vérifiez le tuyau d’évacuation pour vous assurer du bon fonctionnement de l’écoulement.
• Lors de l’installation, il est nécessaire de respecter le sens d’écoulement indiqué par la flèche sur le corps de l’appareil.

Pour la protection du réseau public d’eau, le disconnecteur doit être installé après le compteur d’eau, tandis que pour la protection du réseau privé d’eau interne, il doit être installé à la limite des zones où il peut y avoir contamination, par exemple : remplissage du chauffage central... L’ensemble de protection du CA9C est soumis aux obligations d’entretien et de maintenance annuelles prescrites par la réglementation sanitaire.

Maintenance

 Il est recommandé d’inspecter l’ensemble de protection de type CA-a au moins une fois par an. Le premier indice de dysfonctionnement, généralement causé par des débris étrangers (sable, cuivre ou calcium...), se révèle par une fuite permanente à l’égout. En cas de fuite à l’égout, il est recommandé de générer un fort débit d’eau en ouvrant les robinets pendant quelques minutes : cela suffit souvent à éliminer les débris étrangers et tout ramener à un fonctionnement normal. Cette fuite n’est qu’un signal d’alarme et ne met absolument pas en danger la sécurité de l’appareil, mais elle nécessite le démontage et le nettoyage de l’appareil et du filtre à l’amont.
