Vanne d'équilibrage manuel à lecture directe du débit

Vanne d'équilibrage manuel chauffage et eau chaude sanitaire ACS à lecture directe et protégée du débit

La vanne d'équilibrage permet de régler avec précision le débit alimentant les éléments de votre installation de chauffage, eau chaude sanitaire ou de climatisation.
Un équilibrage bien réalisé est indispensable pour obtenir le fonctionnement optimal de votre installation..Le meilleur rapport confort & consommation d'énergie dépend de la qualité de l'équilibrage.
Cette série de vannes de réglage est munie d'un système de lecture rapide du débit ne nécéssitant aucun appareil particulier.Ce système est constitué d'un by-pass non irrigué lors du fonctionnement normal de l'installation. Sa conception garantit une lecture constante et facile dans le temps.

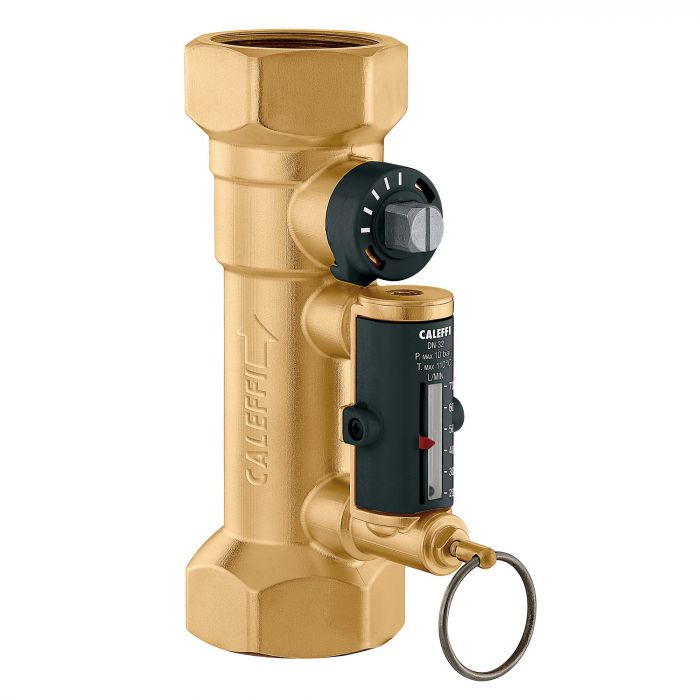

Le réglage du débit s'effectue par un obturateur à sphère commandé par un axe. Le contrôle du débit se fait par un débimètre monté en by-pass sur le corps de la vanne. Ce by-pass n'est pas irrigué pendant le fonctionnement de l'installation.Lors de la lecture, le débit est indiqué par la position d'une bille métallique qui se déplace dans un tube transparent; le long d'une échelle de lecture graduée.
Les vannes peuvent être installées dans toutes les positions. Veiller à laisser suffisament d'espace pour les opérations de lecture et de réglage du débit.
Il est conseillé de respecter une distance minimale en amont de la vanne, après un coude ou une pompe, correspondant à 10 fois la longueur de la vanne.

Les opérations d'équilibrage sont grandement simplifiées par la lecture directe et la possibilité d'agir immédiatement, sans appareil spécial, sur le réglage du débit.
Les vannes sont livrées avec une coque d'isolation.

Caractéristiques :

• • Fluides admissibles: eau et solution glycolée, (% maxi 50).
• • Pression maxi de fonctionnement 10 bar.
• • Plage de températures -10°C / +110°C.
• • Angle de rotation de l'axe de réglage 90°
• • Unité de mesure de l'échelle de lecture "l/mn" avec une précision de  +/- 10%
• • Raccordement Femelle/Femelle

  - Vanne :

• • Corps laiton CW617N et sphère laiton CW614N.
• • Axe de manœuvre laiton CW614N chromé.
• • Sièges de la sphère PTFE.
• • Guide de positionnement de l'axe de manœuvre PSU.
• • Clapet EPDM

  - Débimètre :

• • Corps laiton CW617N et mécanisme laiton CW614N.
• • Axe obturateur laiton CW614N chromé.
• • Ressort Acier Inox.
• • Siège EPDM.
• • Flotteur et Couvercle de l'indicateur FSU

  - Coque d'isolation :

• • Matériau : PE-X expansé à cellules fermées épaisseur 10mm
• • Conductibilité thermique (DIN 52612) à 0°C = 0,038 W(m.K) - à 40°C = 0,045 W/(m.K) .
• • Coefficient de résistance à la vapeur (DIN52615) : >1,300.
• • Plage de température : 0 - 100°C.
• • Réaction au feu (DIN4102) : classe B2
