Installation et désinstallation d'un raccord Push-Fit IBP Bänninger : Guide pas à pas pour les débutants

Installation et désinstallation d'un raccord Push-Fit IBP Bänninger : Guide pas à pas pour les débutants

Ce guide vous explique comment installer et désinstaller facilement un raccord Push-Fit IBP Bänninger, même si vous n'avez jamais fait de plomberie.

De quoi avez-vous besoin ?

Pour le montage :

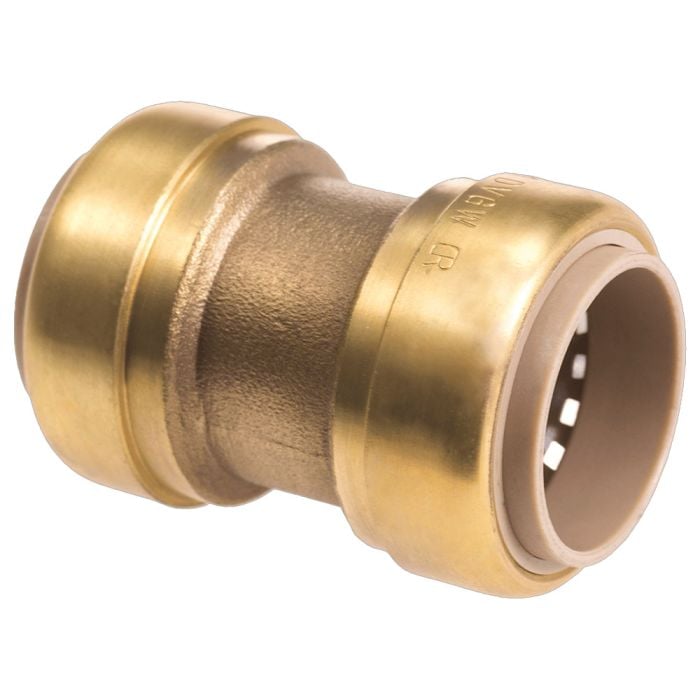

1. Un raccord Push-Fit IBP Bänninger (le modèle adapté à votre tuyau et surtout à votre installation).
2. Un tuyau en cuivre (le type de tuyau dépend de votre installation).
3. Un coupe-tube (outil indispensable pour couper le tuyau proprement, avec une coupe perpendiculaire).
4. Un ébavureur (outil pour ébavurer les bords internes et externes du tube après la coupe afin d’éliminer les bavures).
5. Un feutre (pour marquer le tuyau).
6. Une règle graduée (pour mesurer précisément).

Pour le démontage :

1. Un clip de démontage (outil spécifique pour retirer le tube du raccord sans l'endommager).

Montage du raccord

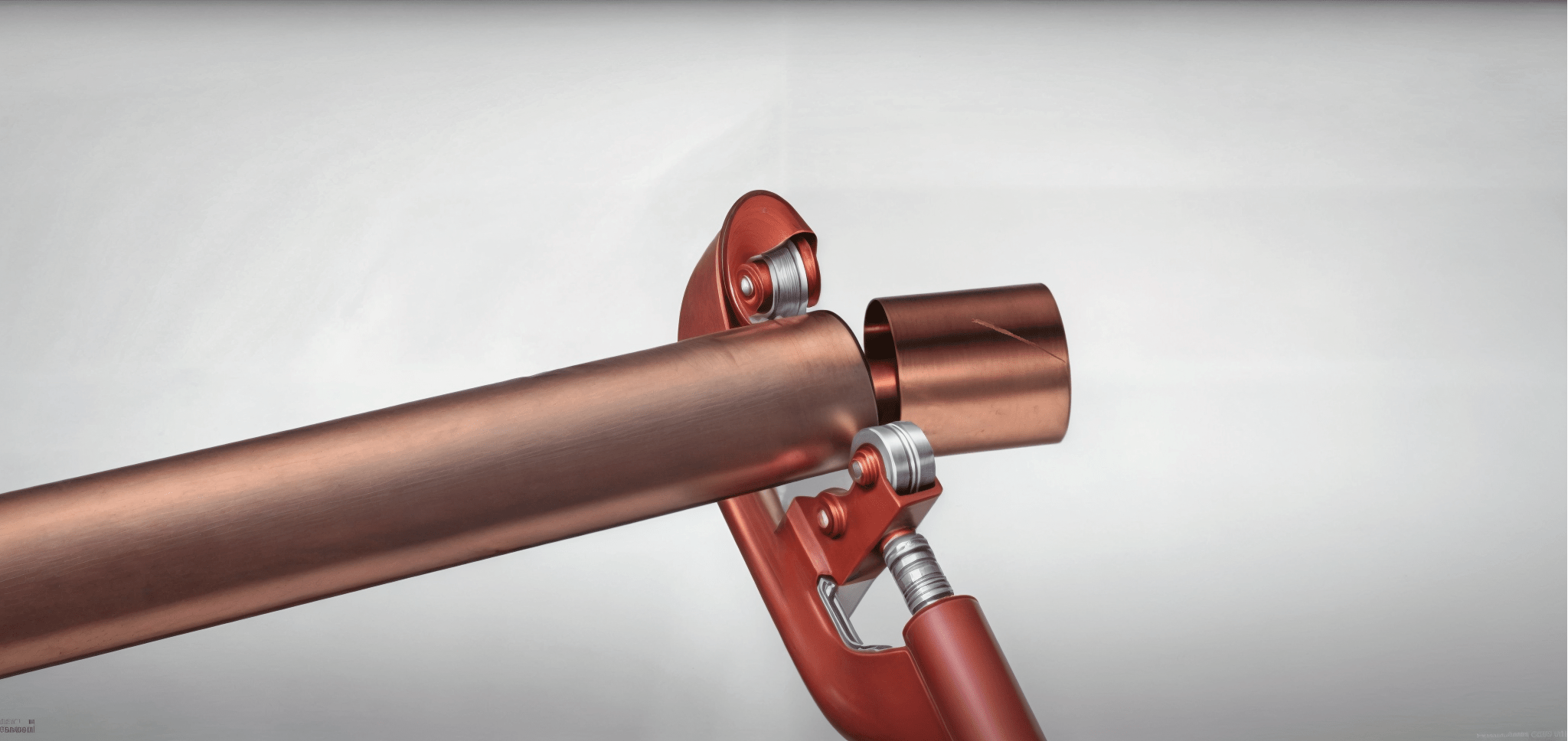

ÉTAPE 1 : PRÉPARER LE TUBE (Pour réaliser cette étape, il est nécessaire d’utiliser un coupe-tube cuivre)

• Positionnez le coupe-tube à l'endroit où vous voulez couper le tube.
• Effectuez une coupe bien droite et perpendiculaire à l'axe du tube (à 90°). Cela garantit une bonne étanchéité une fois le tube inséré dans le raccord.

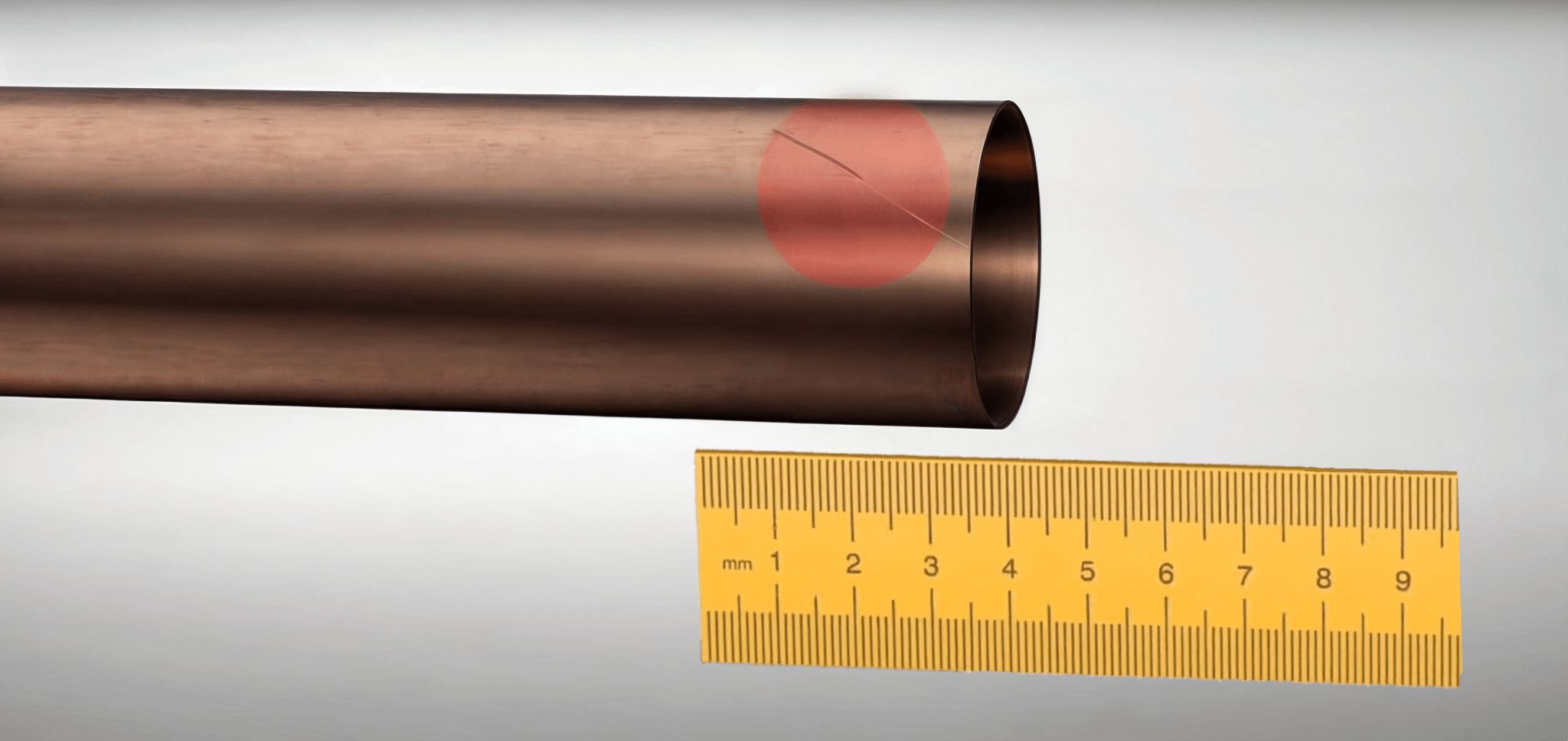

ÉTAPE 2 : ENLEVER LES IMPERFECTIONS

• Vérifiez les 4 cm à partir du bord du tube pour détecter d'éventuels défauts (fissures, écrasements, rayures profondes).
• Si le tube est endommagé, recoupez proprement la partie abîmée avec le coupe-tube. (Ne tentez pas d'utiliser un tube présentant des défauts, car cela pourrait compromettre l'installation).

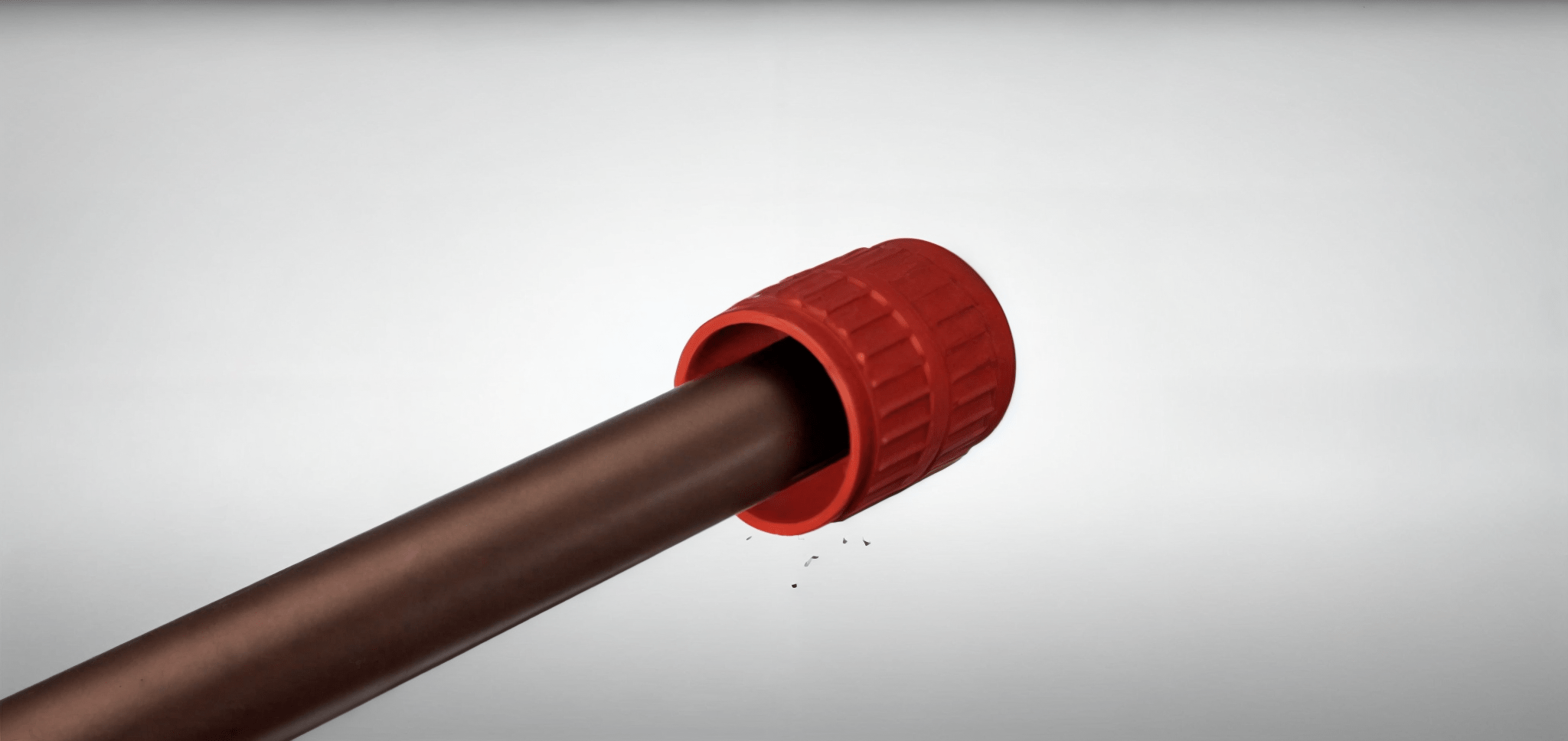

ÉTAPE 3 : ÉBAVURER L’INTÉRIEUR DU TUBE (Pour cette étape vous aurez besoin d’un ébavureur intérieur adapté au cuivre)

• Éliminez les bavures à l’intérieur du tube à l’aide de l’ébavureur. Cela évite d’endommager le joint torique du raccord.

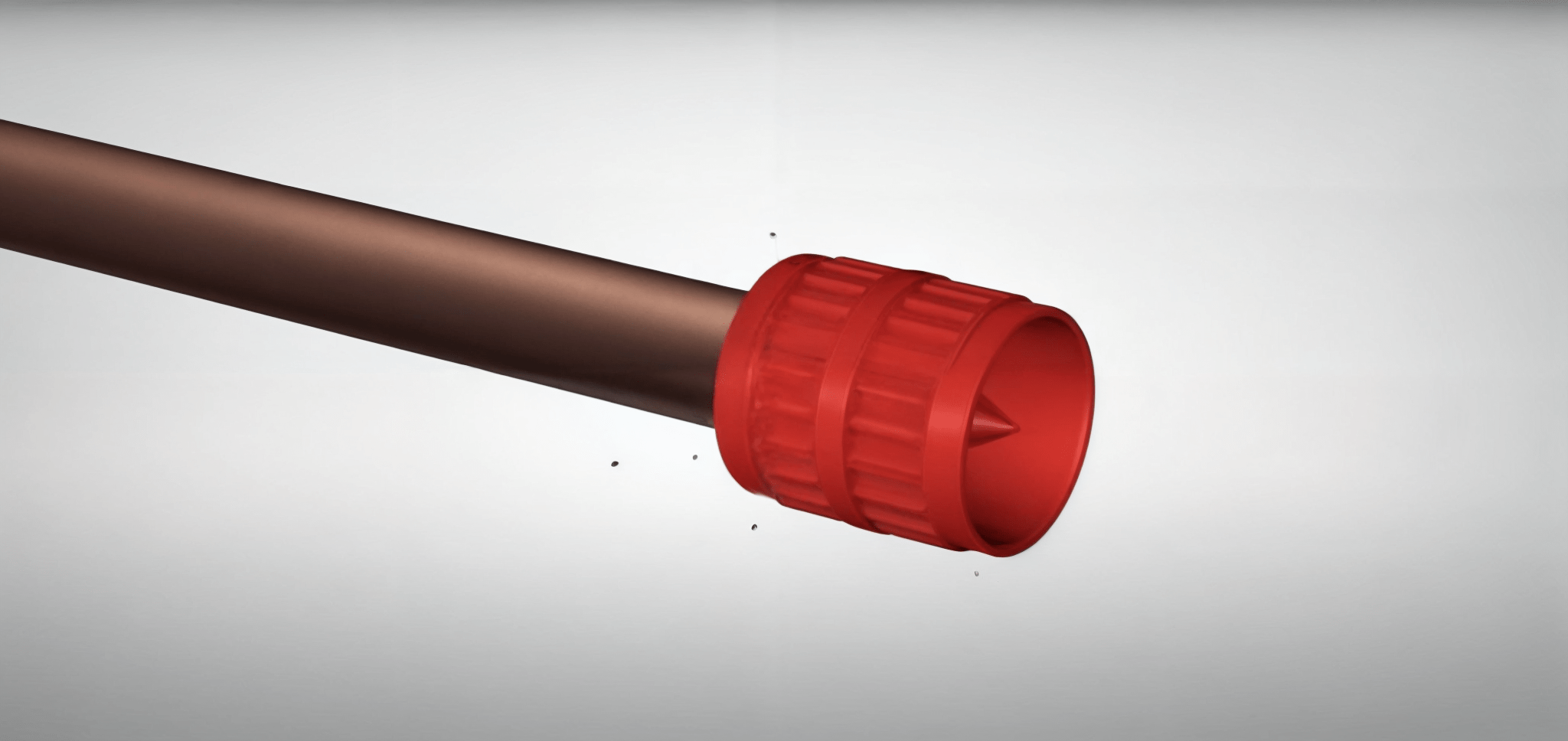

ÉTAPE 4 : ÉBAVURER L’EXTÉRIEUR DU TUBE (Pour cette étape vous aurez besoin d’un ébavureur extérieur adapté au cuivre)

• Retourner l’ébavureur afin d’éliminer les bavures à l’extérieur du tube.

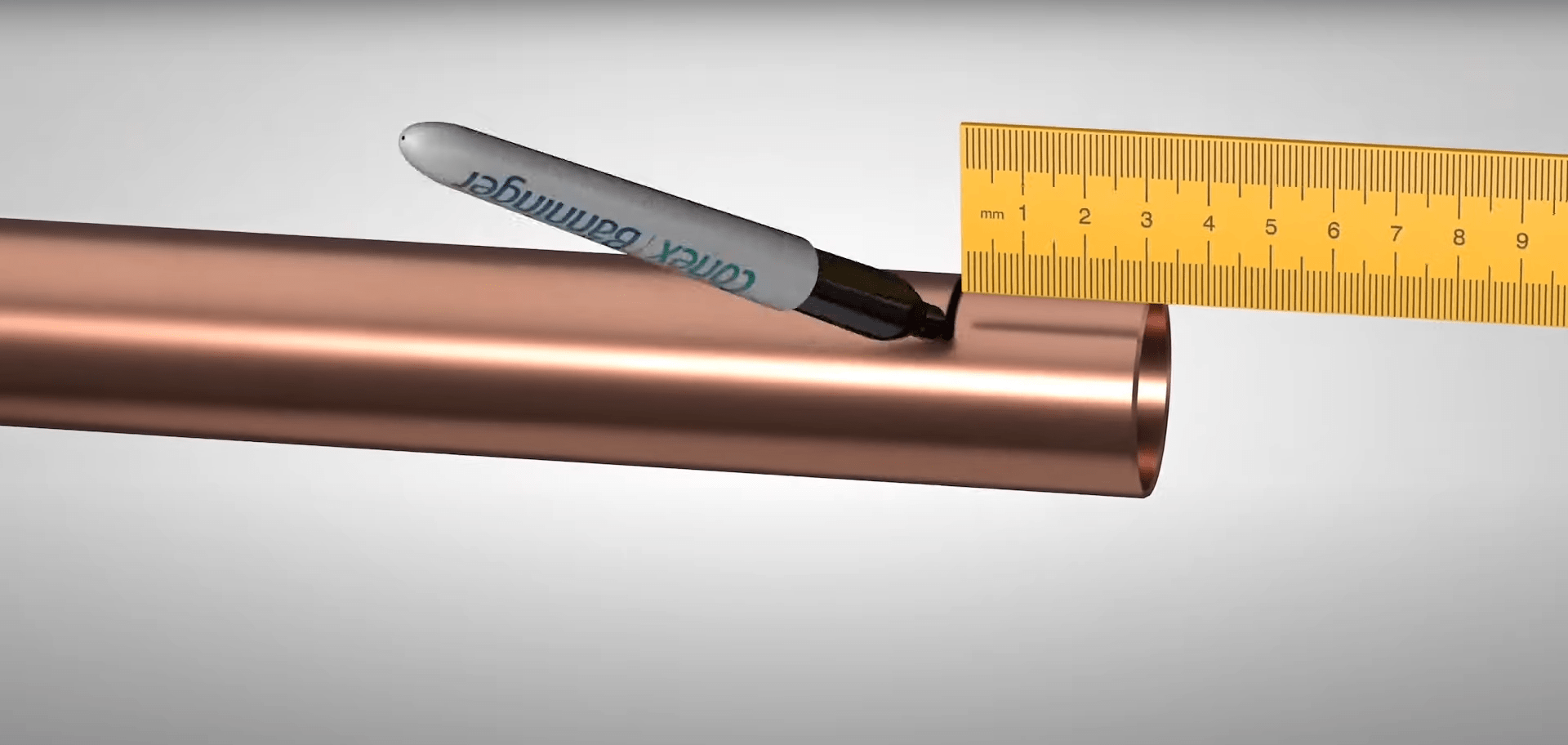

ÉTAPE 5 : MARQUER UNE DÉLIMITATION

• Mesurez environ 3 cm à partir du bord du tube avec la règle.
• Faites un trait avec le feutre : cela indiquera jusqu'où le tube doit être enfoncé dans le raccord.

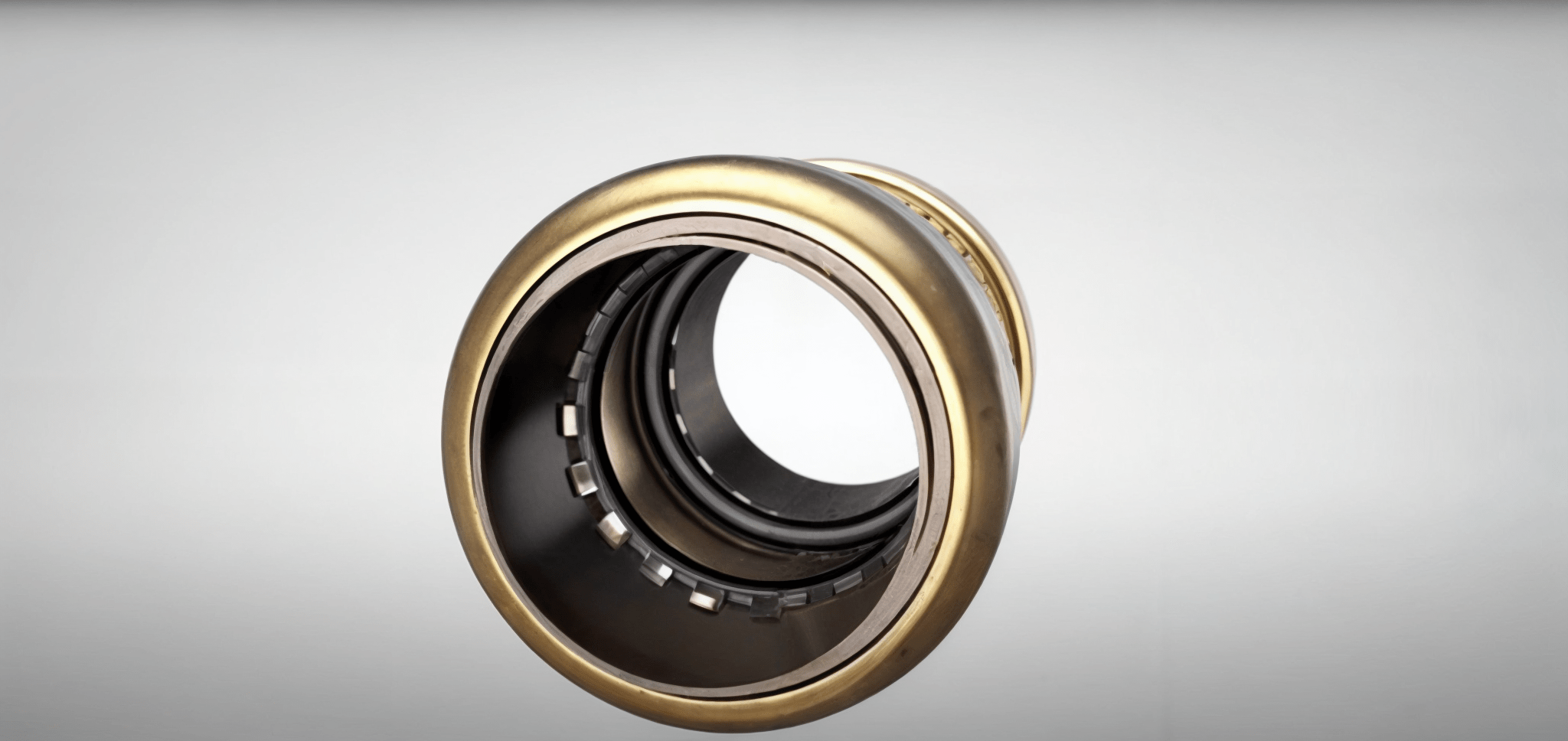

ÉTAPE 6 : INSPECTER LE RACCORD

• Vérifiez que l’intérieur du raccord est propre et que rien n'est endommagé.

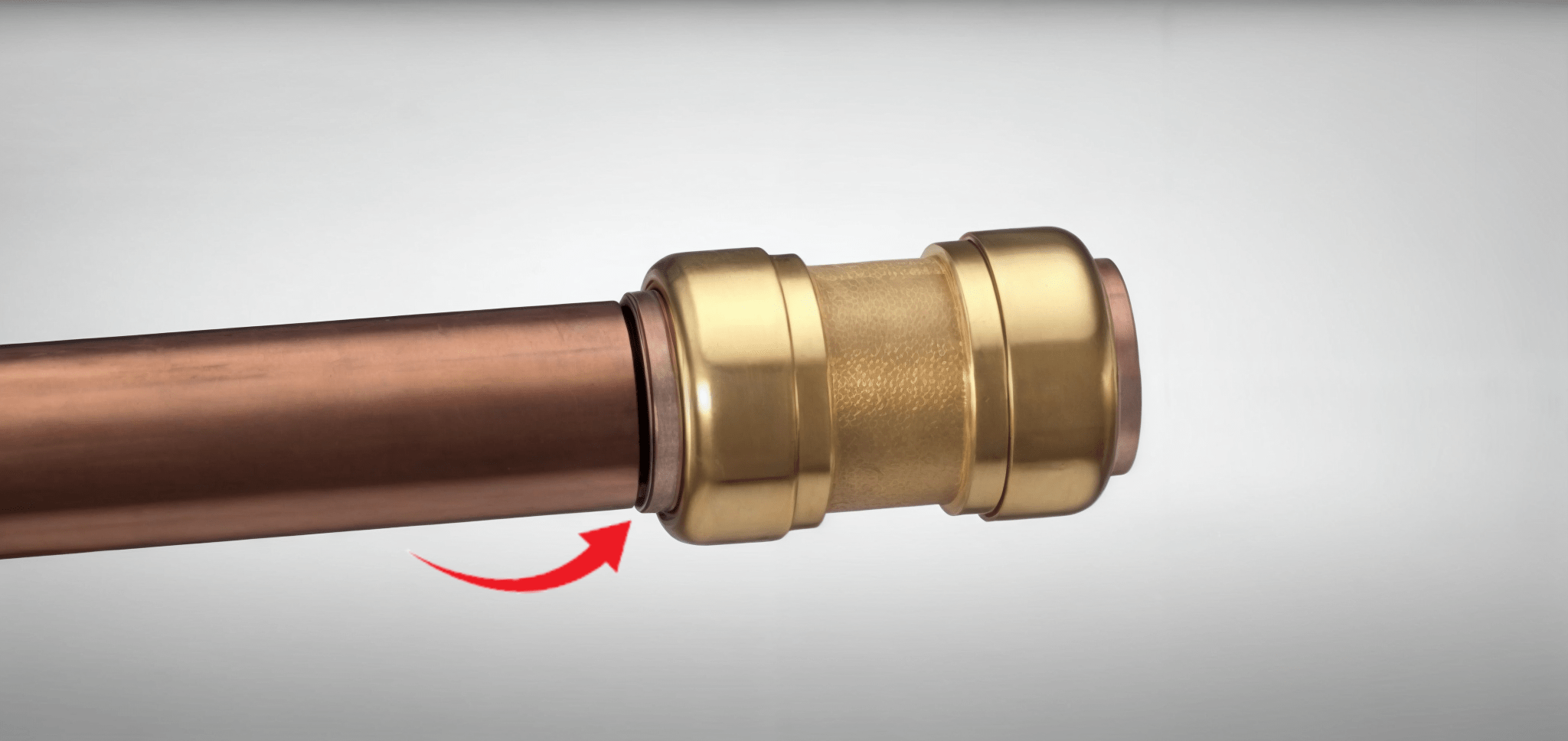

ÉTAPE 7 : INSÉRER LE TUBE

• Insérez le tube dans le raccord en le poussant fermement jusqu'à ce qu'il atteigne la butée interne (jusqu'au trait préalablement tracé).
• Vous sentirez une petite résistance en passant le joint torique : c'est normal.

ÉTAPE 8 : VÉRIFIER L’INSTALLATION

• Tournez doucement le raccord pour vérifier qu'il est bien fixé.
• Le tube doit être maintenu solidement, mais il peut encore pivoter pour ajuster son alignement.
• Faites un test en envoyant de l’eau à la pression de service pour vous assurer qu’il n’y a aucune fuite.

Démontage du raccord

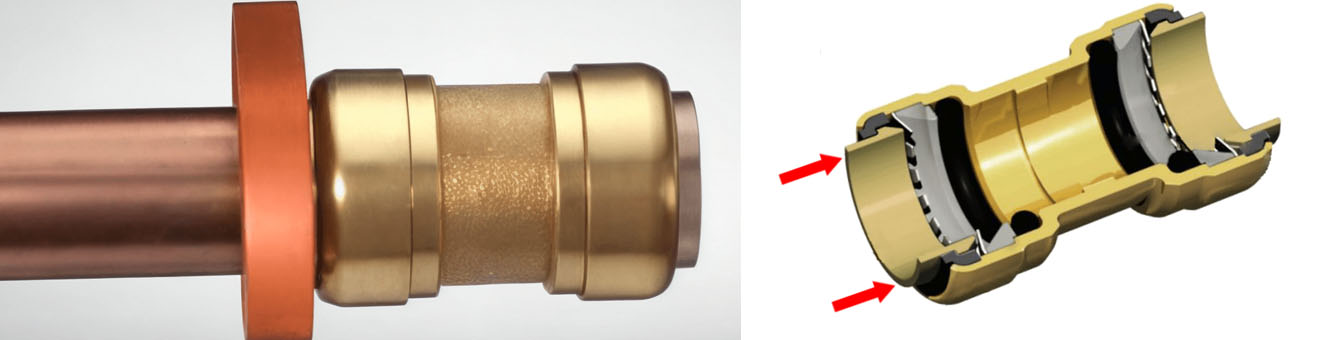

ÉTAPE 1 : POSITIONNER LE CLIP (Un clip de démontage adapté à votre tube est nécessaire)

• Prenez et positionnez le clip de démontage autour du tube, juste à côté du raccord, en appuyant fermement contre le bord du raccord.

ÉTAPE 2 : DÉMONTER LE RACCORD

• Poussez le clip contre le bord du raccord pour libérer l’anneau de préhension en acier inoxydable.
• Tout en maintenant cette pression, tirez le tube pour le retirer doucement du raccord.

ÉTAPE 3 : VÉRIFIER LES COMPOSANTS

• Après démontage, contrôlez le tube et le raccord. S'ils sont en bon état, propres et non abîmés, vous pouvez le réutiliser jusqu’à 20 fois.
• Toutefois, vérifiez toujours l'étanchéité et l'état des pièces avant chaque réutilisation.
