Raccorder un raccord femelle écrou libre à un tube PER

Raccorder un raccord femelle écrou libre à un tube PER

Pour votre installation de plomberie ou de chauffage, vous souhaitez opter pour le tube PER, une solution efficace et bon marché. Seulement, vous ne vous sentez pas capable de réussir la pose de raccords à glissement sur ce type de tube, autrement appelée sertissage axial. Pourtant, cela n’a rien d’impossible si vous avez le bon matériel et surtout la bonne méthodologie !

Après avoir suivi les étapes de ce tutoriel, vous serez parfaitement armé pour effectuer vos raccords à glissement comme un professionnel sur vos tubes PER.





Pour poser un raccord sur votre tube PER, vous aurez besoin du matériel suivant :

  • Votre raccord femelle écrou libre
  • Votre tube PER
  • Une pince coupe-tube PER
  • Une pince à évaser
  • Une pince à glissement
  • Un adaptateur au diamètre de votre tube
  • Un butoir

Nous vous recommandons :





Rassemblez tout le matériel nécessaire pour poser le raccord sur votre tube PER, et suivez les étapes ci-dessous.

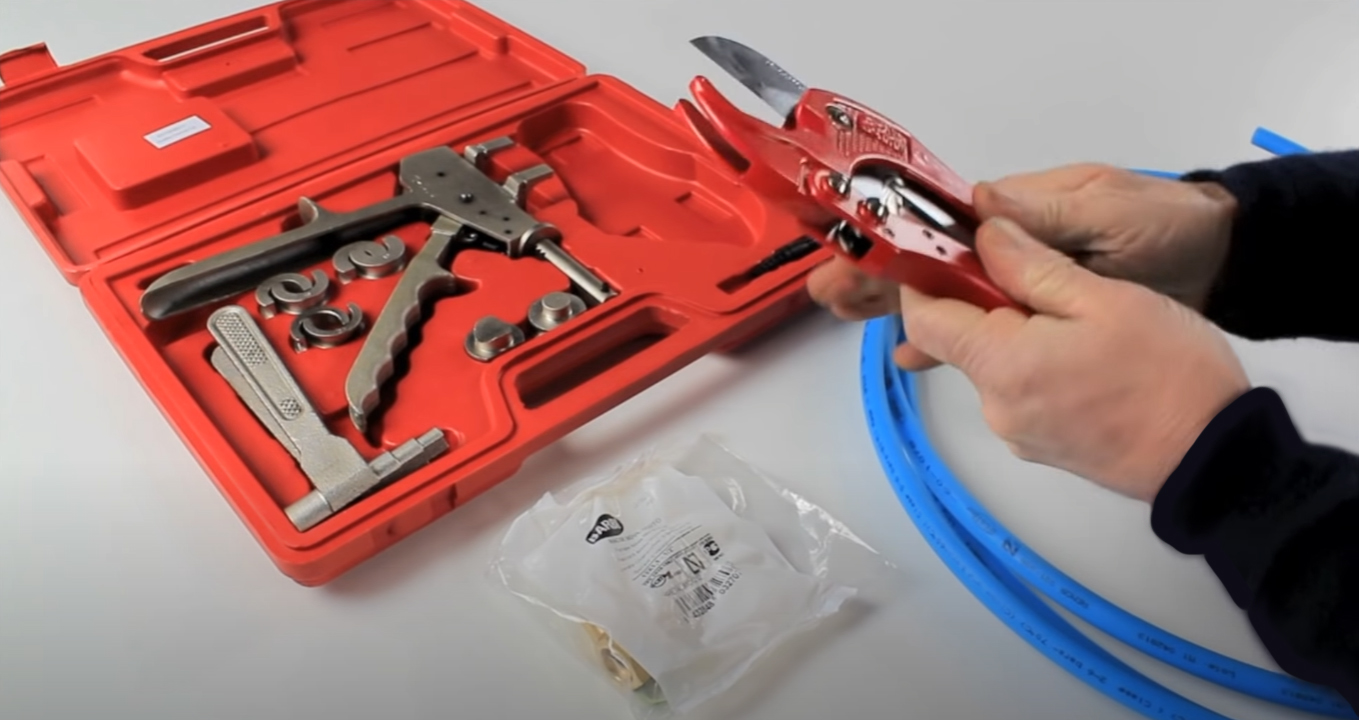

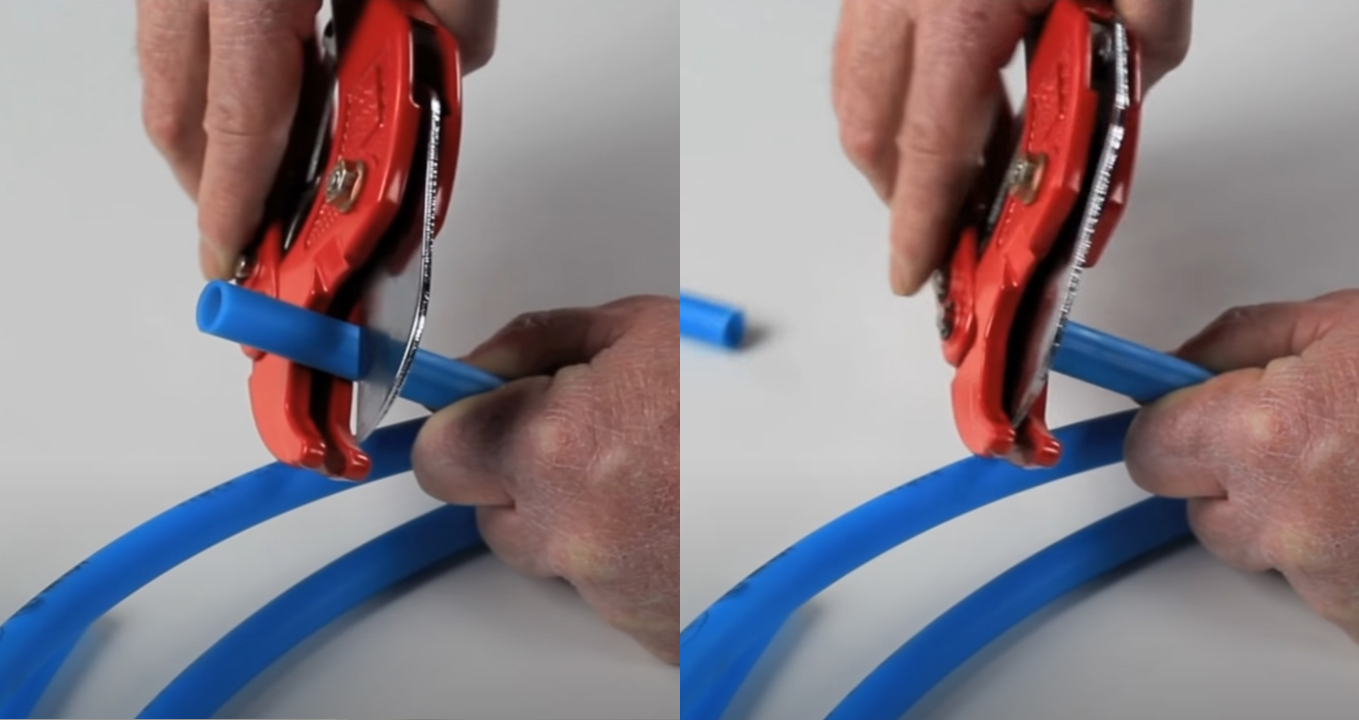

Étape 1 : Couper le tube PER

Se munir de la pince coupe-tube, du tube PER et couper ce dernier à quelques centimètres du bord de façon nette et parfaitement perpendiculaire. Ce dernier point est indispensable pour pouvoir correctement poser le raccord par la suite.

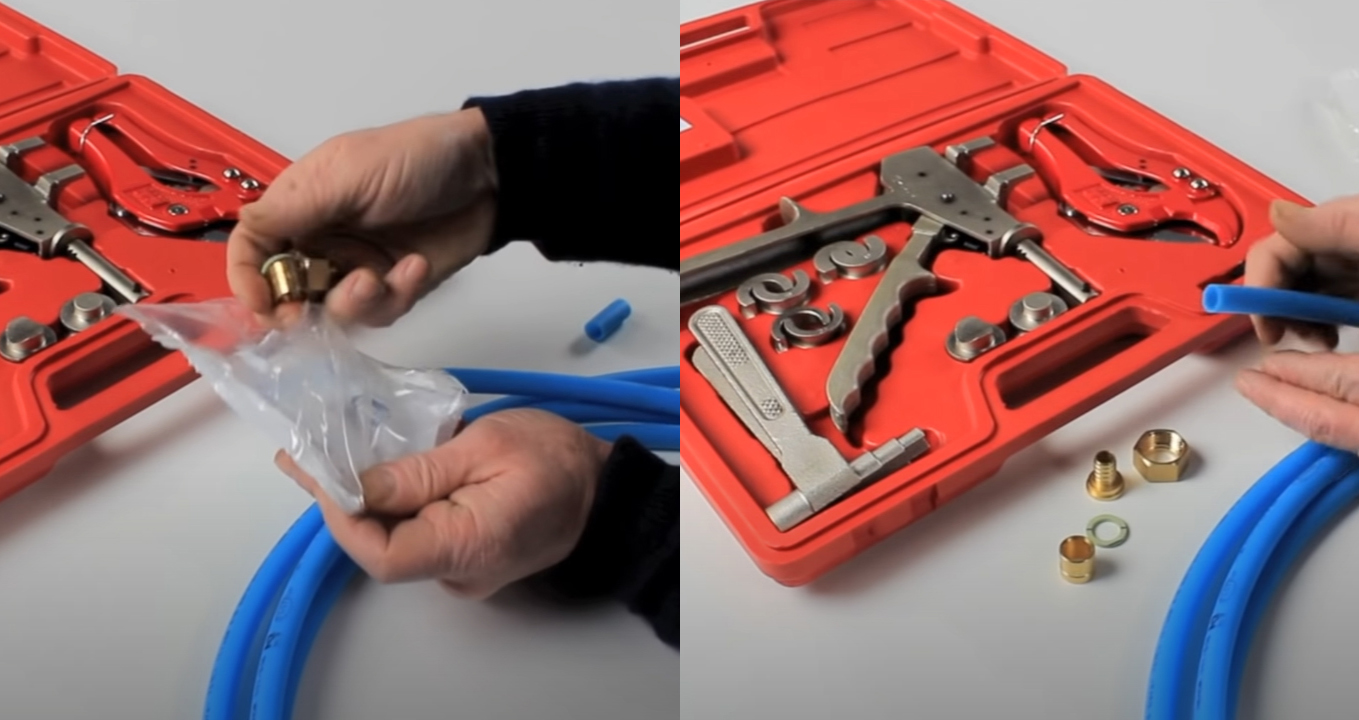

Étape 2 : Préparer le raccord femelle écrou libre

Déballer le raccord femelle écrou libre, de sorte à avoir tous les éléments à disposition pour l’installer.

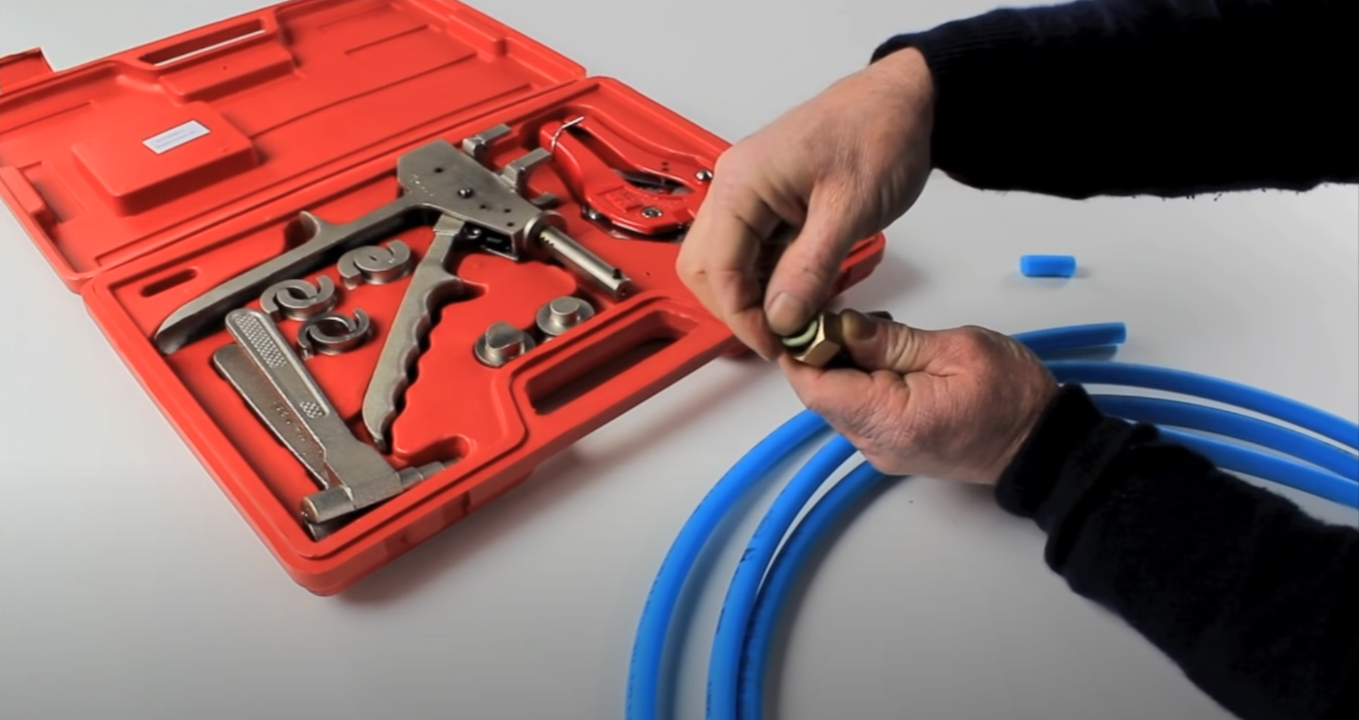

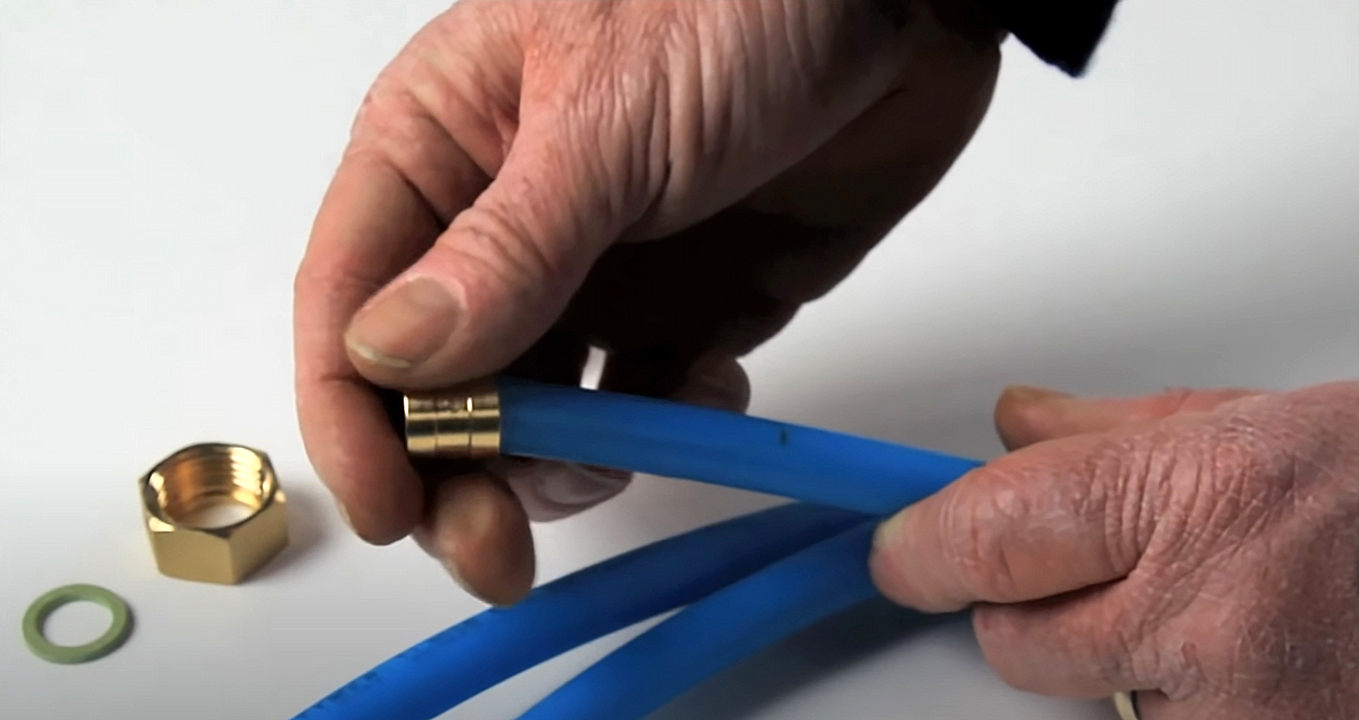

Étape 3 : Installer la douille coulissante

Placer la douille coulissante (ou bague PER à glissement) sur le tube PER.



Étape 4 : Placer l’écrou

Placer également l’écrou libre après la douille coulissante sur le tube PER.



Étape 5 : Élargir l’extrémité du tube

Prendre la pince à évaser et l’utiliser pour élargir le tube PER à son extrémité. Faire en sorte que la déformation soit régulière en procédant délicatement.



Étape 6 : Introduire le raccord

Saisir le corps du raccord et l’introduire dans le tube précédemment élargi. Attention, il est nécessaire de laisser 2 mm entre l’épaulement et le tube !

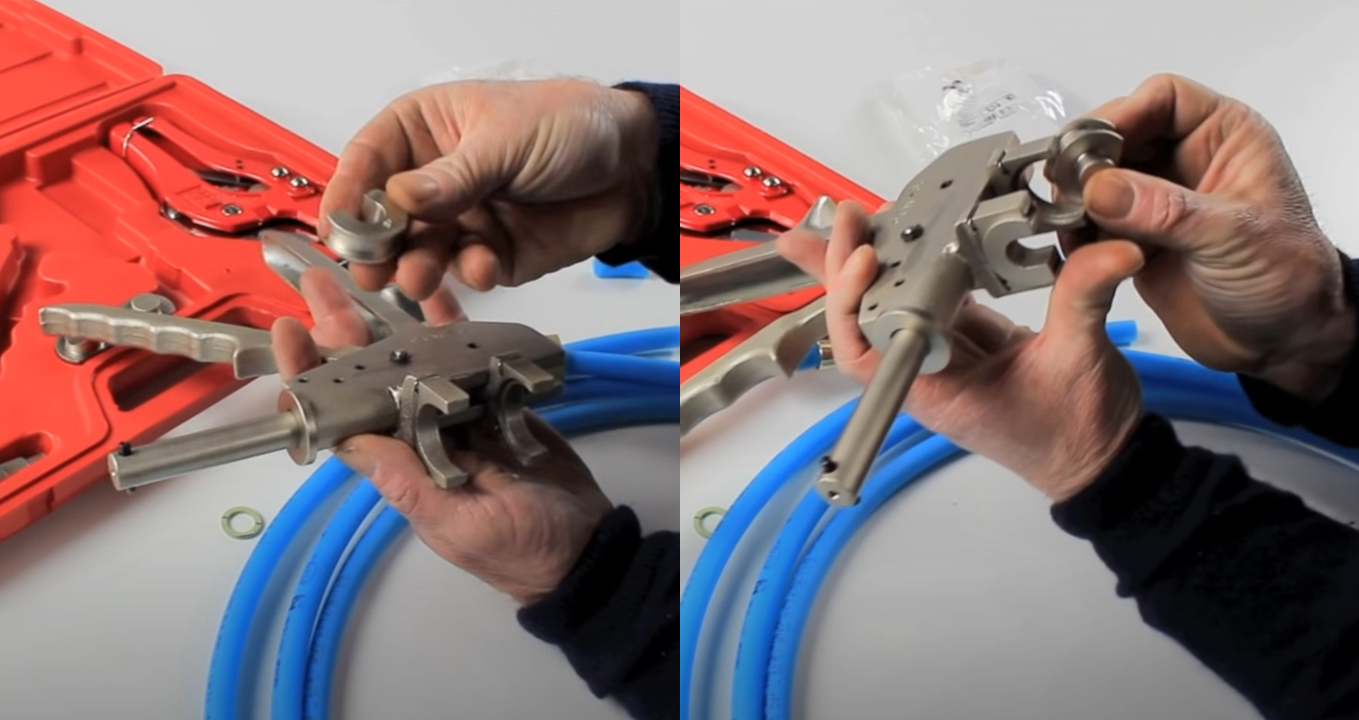

Étape 7 : Régler la pince à glissement

Équiper la pince à glissement avec l’adaptateur correspondant au diamètre du tube PER et du raccord. Puis placer un butoir à l’emplacement prévu à cet effet.

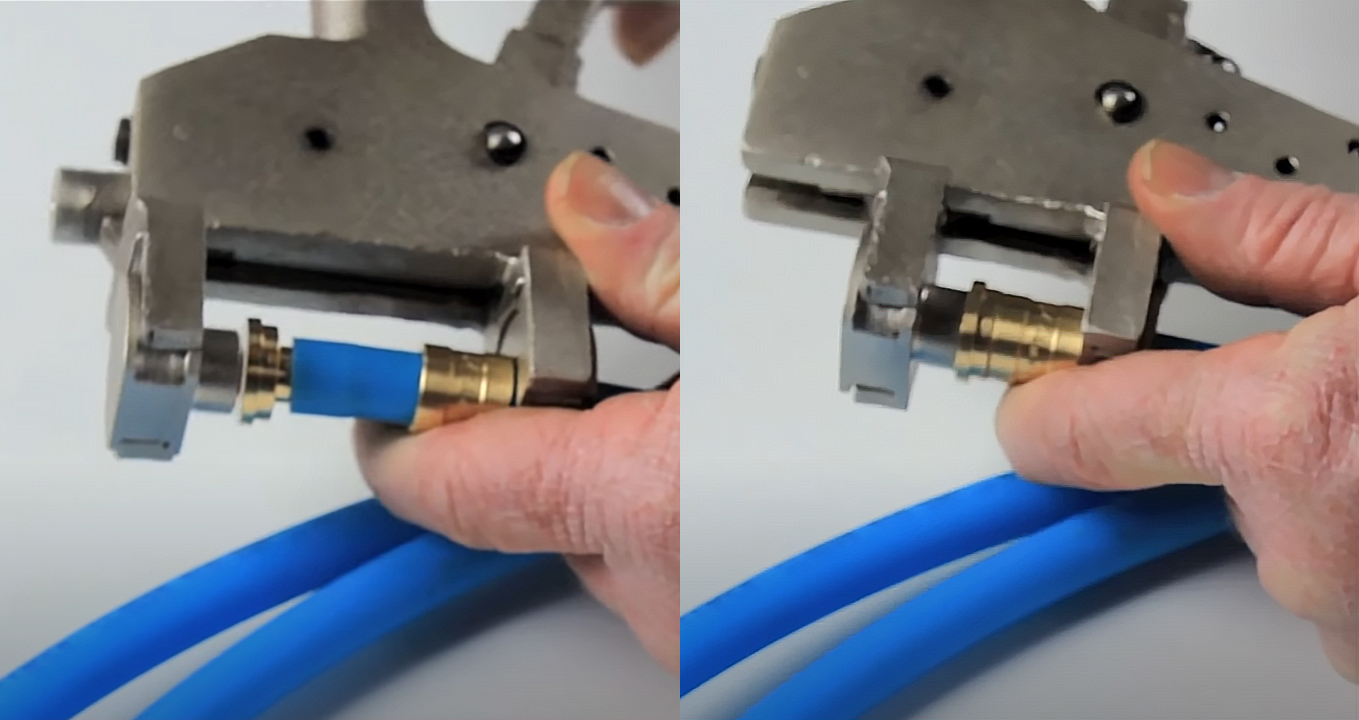

Étape 8 : Finaliser le raccord

Grâce à la pince à glissement, faire glisser la douille coulissante sur le tube jusqu’à l’épaulement du raccord. Le tube PER ne doit plus être visible entre les deux éléments en laiton.

Astuce : Pour finir cette étape, saisir la pince à deux mains et forcer au maximum pour s’assurer que le raccord soit parfaitement étanche.



Étape 9 : Ne pas oublier le joint d’étanchéité

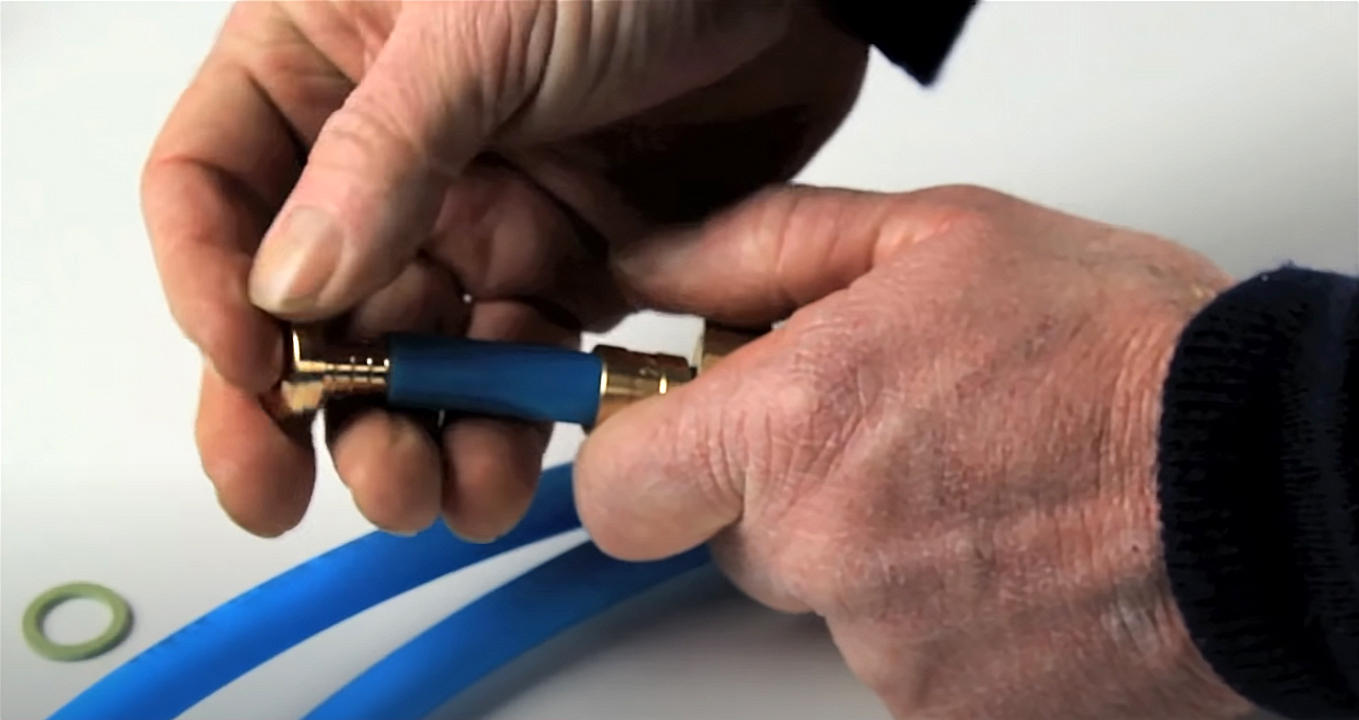

Faire remonter l’écrou jusqu’à l’extrémité du tube et y placer le joint d’étanchéité.



Votre raccord est maintenant parfaitement posé. Vous pouvez désormais raccorder votre tube PER à votre installation de chauffage ou de plomberie sans aucun problème !

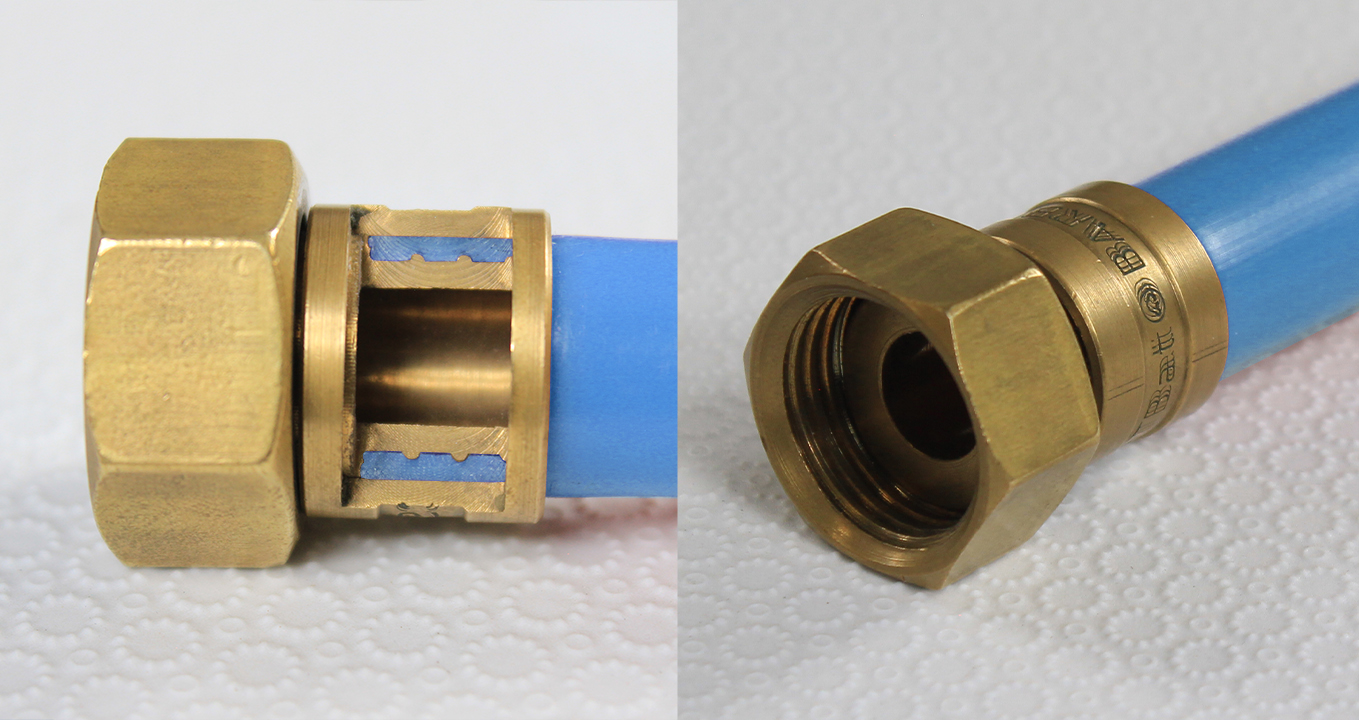

Ci-dessous, vous pouvez observer comment est faite la jonction entre le tube et le raccord en laiton grâce à une vue en coupe.



A très bientôt sur Anjou Connectique !
