Comment calculer le débit d’eau selon le diamètre d’une canalisation en PER ?

Calcul du débit d’eau selon le diamètre d’une canalisation en PER

Il est important de préciser ici que notre propos est de connaitre le débit d’une canalisation en PER ayant pour objet l’alimentation d’appareil sanitaire.

En tout premier lieu il vous faut retenir les 2 principes suivants :

• La vitesse de l’eau doit être au maximum pour une circulation horizontale de 2 mètres par seconde. (Par exemple en sous-sol en vide sanitaire dans votre local technique)

• La vitesse dans votre colonne montante doit être au maximum de 1.5 mètres par seconde

Formule de calcul

Nous n’aborderons pas ici la problématique des pertes de charge d’une installation, néanmoins il est important de penser au juste équilibre entre le nombre d’appareil desservie et le diamètre de leur alimentation.

Le débit maximum peut être calculé par la formule suivante :

Le débit maximum en m3 par seconde est égal à la surface de votre diamètre de canalisation en m2, multiplié par la vitesse silencieuse en mètre par seconde.

D (m3/s) = (π d ² (en mètre) / 4) x V (mètre par seconde)

Par exemple: pour un tuyau en PER de diamètre intérieur de 10 mm le débit maximum pour une vitesse de 1,5 mètre par seconde est de :

(3,14159*0,01*0,01/4) *1,5= 0,0001178 m3/s

En mètre cube par heure : 0.0001178*3600 = 0,4241m3/h

En litre par minute : 0,4241*1000/60= 7,0686 l/mn

Nous pouvons ainsi produire le tableau suivant, pour les tubes en PER :

Dénomination Diamètre Intérieur de la canalisation PER en mm Vitesse 1,50 Mètre par seconde Débit maximum en m3/s Débit maximum en m3/h Débit maximum en l/mn Débit maximum en l/s
PER 12 10 1.5 0,000118 0,4241 7,069 0,118
PER 16 13 1.5 0,000199 0,7168 11,946 0,199
PER 20 16 1.5 0,000302 1,0857 18,096 0,302
PER 25 20 1.5 0,000471 1,6965 28,274 0,471



Vous trouverez ci-dessous le tableau des valeurs de débits pour le tube PER avec une vitesse d'écoulement de 2 m/s (les formules de calcul sont identiques à l’exception de la vitesse).



Dénomination Diamètre Intérieur de la canalisation PER en mm Vitesse 2 Mètre par seconde Débit maximum en m3/s Débit maximum en m3/h Débit maximum en l/mn Débit maximum en l/s
PER 12 10 2 0,000157 0,5655 9,425 0,157
PER 16 13 2 0,000265 0,9557 15,928 0,265
PER 20 16 2 0,000402 1,4476 24,127 0,402
PER 25 20 2 0,000628 2,2619 37,699 0,628



Dans le prolongement de cette première étape de calcul, une première question se pose.

Quel diamètre de canalisation en tube PER, pour quel appareil ?

Vous avez choisi de faire votre alimentation en eau chaude et eau froide en utilisant du tube PER, vous devez alors vous conformer à la réglementation définie par le DTU 60.11 paragraphe 2 « distribution d’eau chaude ou eau froide ».

En d’autres termes, le législateur a défini pour chaque appareil sanitaire un diamètre minimal de tube PER, que nous pouvons synthétiser de la façon suivante :

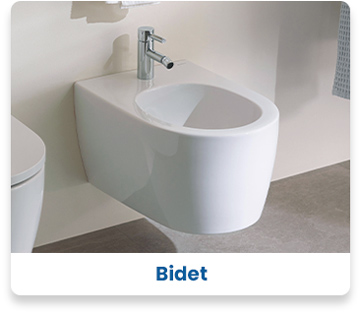

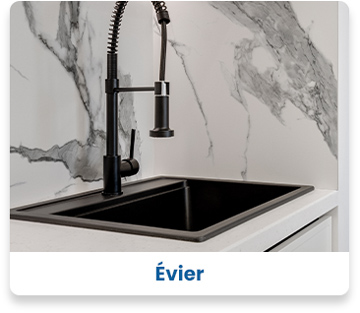

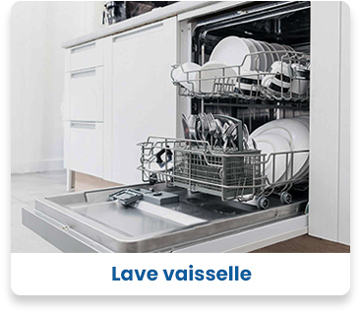

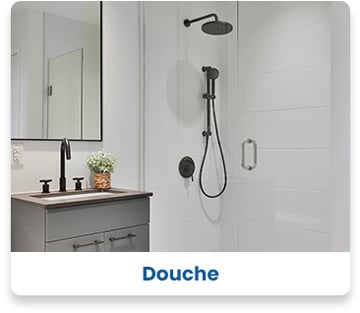

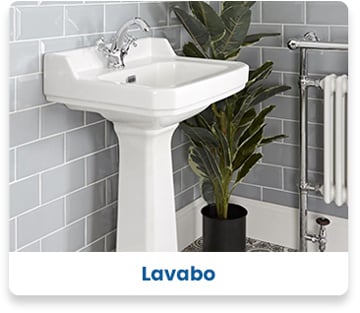

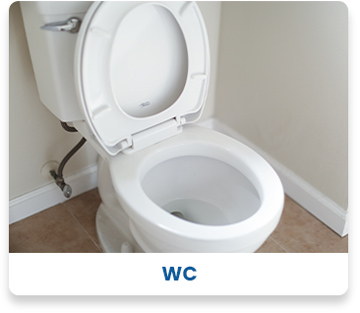

1 – Vous devez raccorder les appareils suivant avec un tube PER de diamètre 10/12









Il va de soi qu’il s’agit-là d’un diamètre minimum, rien ne vous empêche d’utiliser un diamètre supérieur par exemple un TUBE PER de 13/16

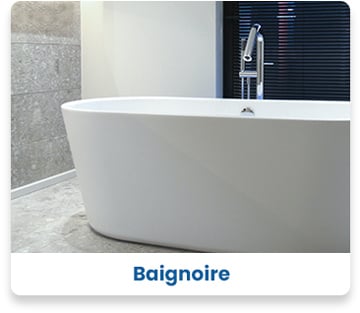

2 – Vous devez raccorder les appareils suivant avec un tube PER 13/16





Il va de soi qu’il s’agit-là d’un diamètre minimum, rien ne vous empêche d’utiliser un diamètre supérieur par exemple un TUBE PER de 16/20 mais en aucun cas avec une canalisation PER de 10/12.

Ces diamètres tiennent compte des conditions d’utilisation des divers appareils sanitaires. Les débits d’eau exprimés en litre par seconde et correspondant aux diamètres exprimés ci-dessus sont les suivants :

Débit selon l'appareil - source DTU 60.11

Appareils Débit l/s Débit l/min Débit l/h
Évier 0.20 12.0 720
Lavabo 0.20 12.0 720
Bidet 0.20 12.0 720
Baignoire 0.33 19.8 1188
Douche 0.20 12.0 720
Lave-mains 0.10 6.0 360
Bac à laver 0.33 19.8 1188
Poste d'eau robinet 1/2" (15/21) 0.33 19.8 1188
Poste d'eau robinet 3/4" (20/27) 0.42 25.2 1512
