Monter et démonter un raccord ARCO pour tube PEHD

Monter et démonter un raccord ARCO pour tube PEHD

Le tube PEHD s’est bien démocratisé ces dernières années. Pour un réseau d’eau potable domestique (tube PEHD obligatoirement NF) ou agricole, il est même devenu une des meilleures options sur le marché. Pour raccorder ces installations, il est nécessaire de choisir des raccords de qualité. Ceux de la marque ARCO sont une référence en la matière aujourd’hui et sont accessibles aux professionnels comme aux particuliers

Dans ce tutoriel, vous allez voir toutes les étapes nécessaires pour monter correctement un raccord ARCO sur un tube PEHD NF, puis comment faire pour le démonter et pouvoir le réutiliser par la suite. Vous saurez également quel est le matériel idéal pour effectuer cette installation de la meilleure des manières.

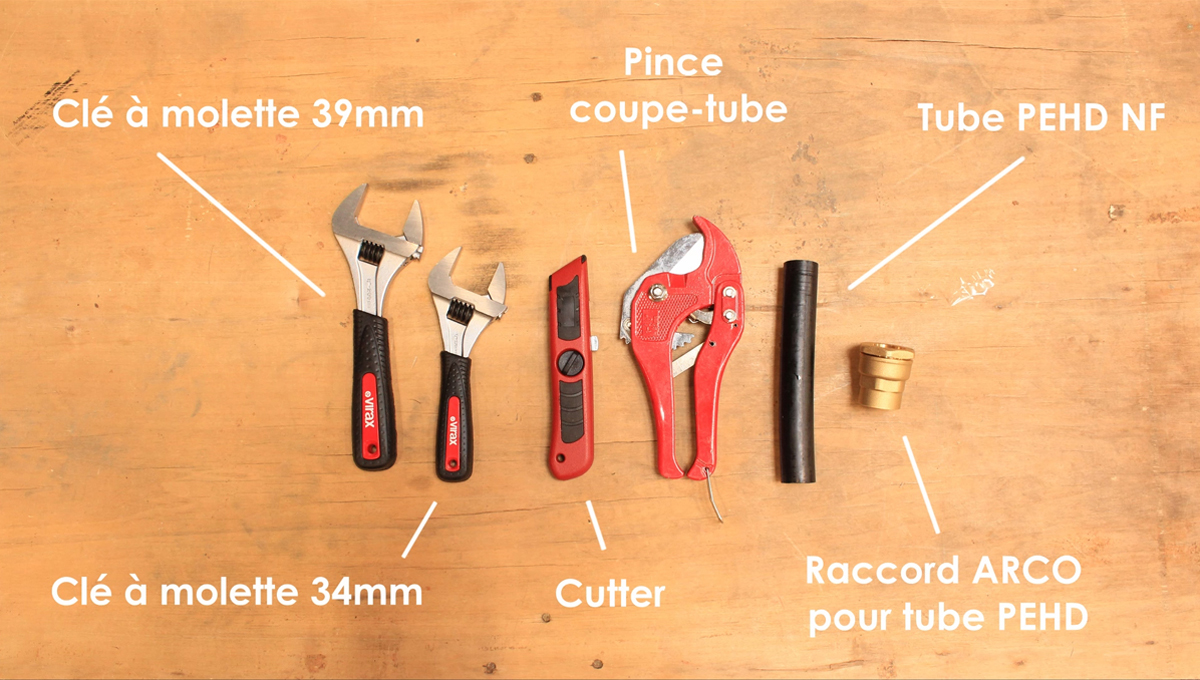

 MATÉRIEL ET OUTILS

Pour poser correctement votre raccord ARCO sur un tube PEHD NF, il vous faudra :

  • Votre raccord ARCO
  • Votre tube PEHD NF
  • Un cutter
  • Une pince coupe-tube
  • Une clé à molette d'ouverture 39 mm
  • Une clé à molette d'ouverture 34 mm



NOS RECOMMANDATIONS POUR VOUS :







 MONTAGE

ÉTAPE 1 : COUPER LE TUBE PEHD NF

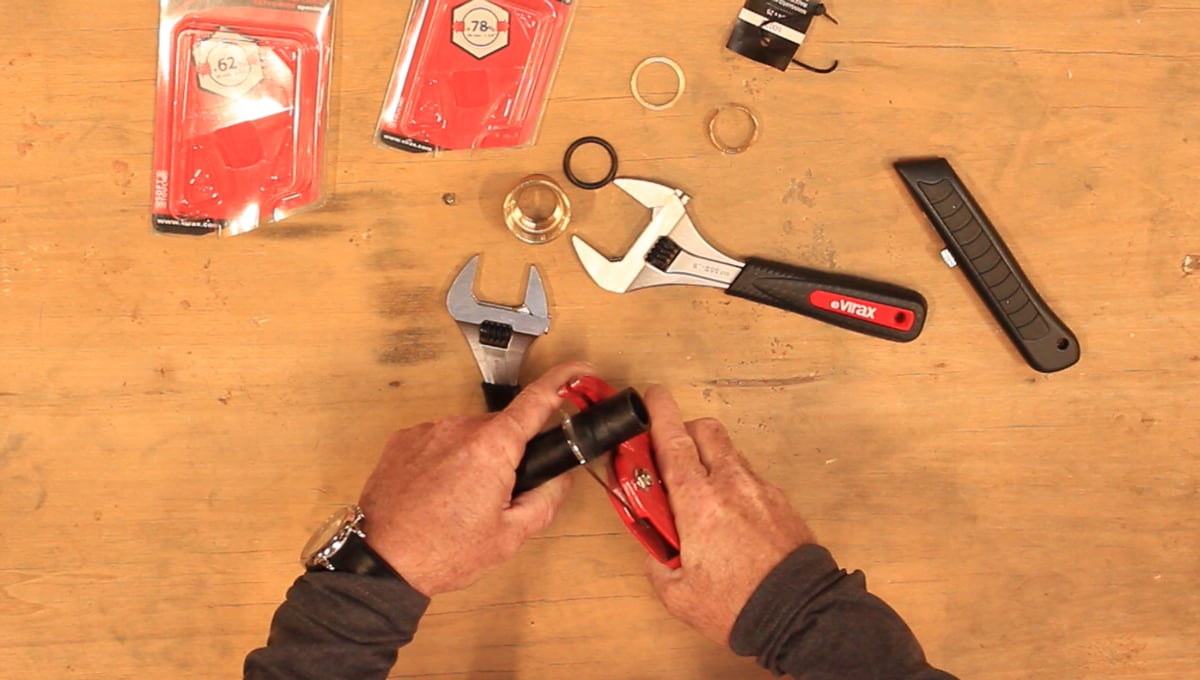

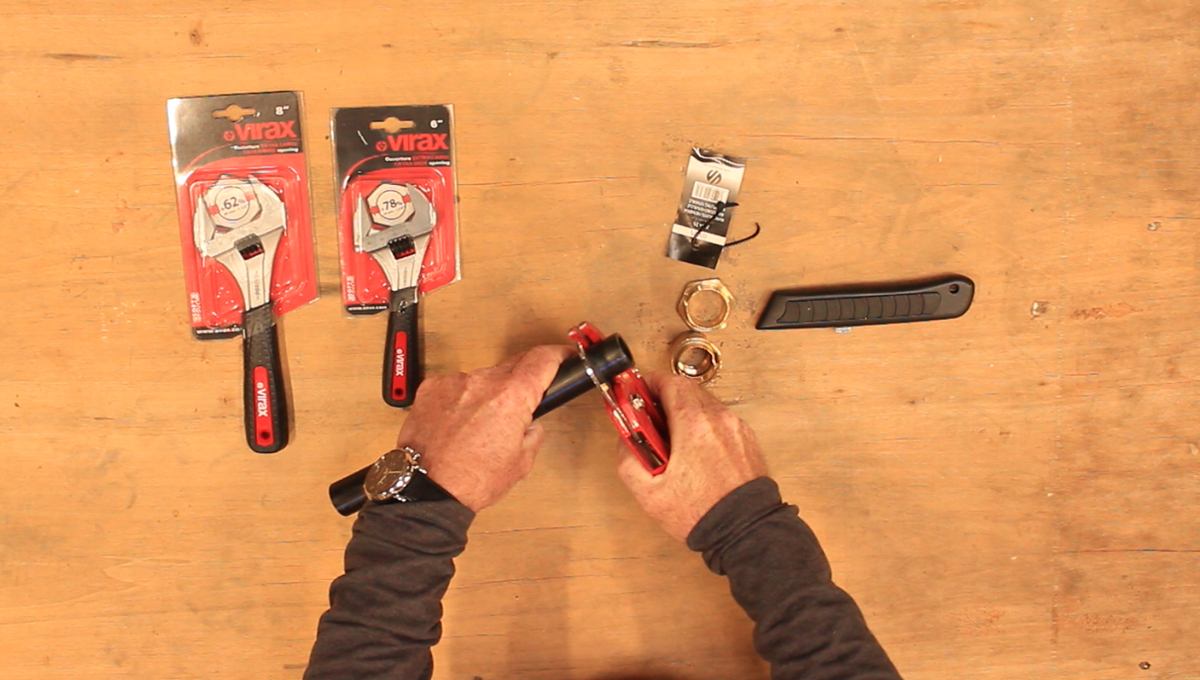

Libérer le raccord de son emballage grâce au cutter. A l’aide de la pince coupe-tube, couper le tube PEHD NF à quelques centimètres du bord (3 ou 4 cm). La coupe doit être parfaitement perpendiculaire au tube, de sorte à ce que ce-dernier vienne bien en butée à l’intérieur du raccord par la suite.



ÉTAPE 2 : INSÉRER L’ÉCROU DE SERRAGE ET LA BAGUE CRANTÉE

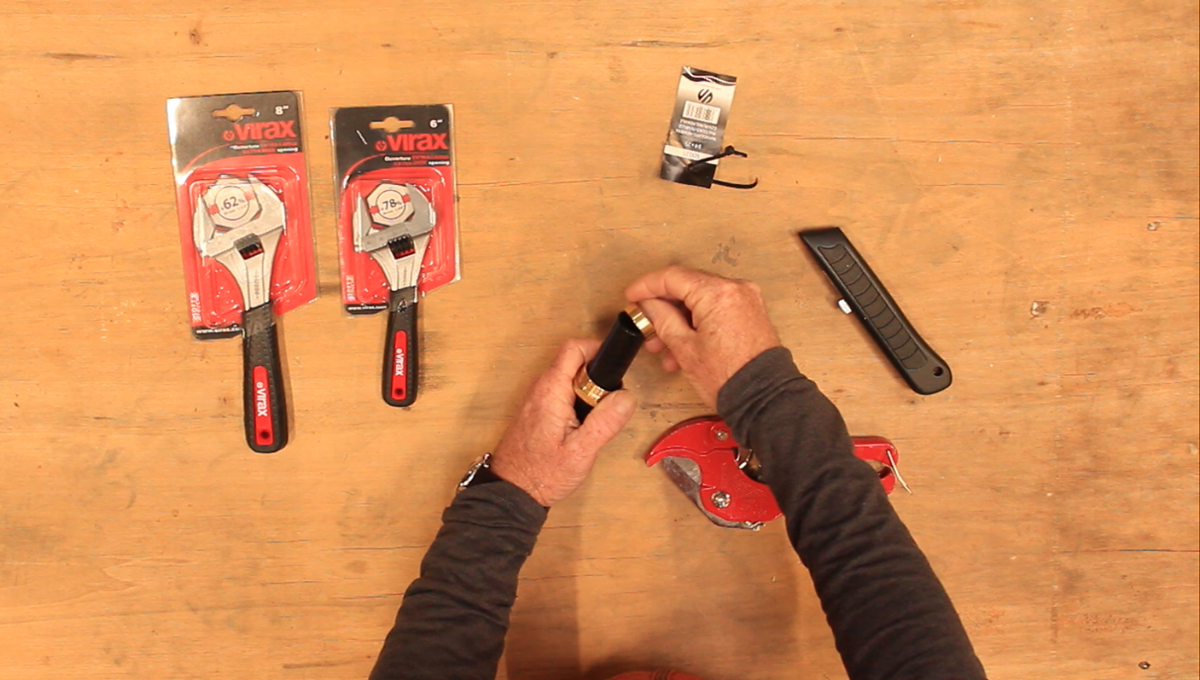

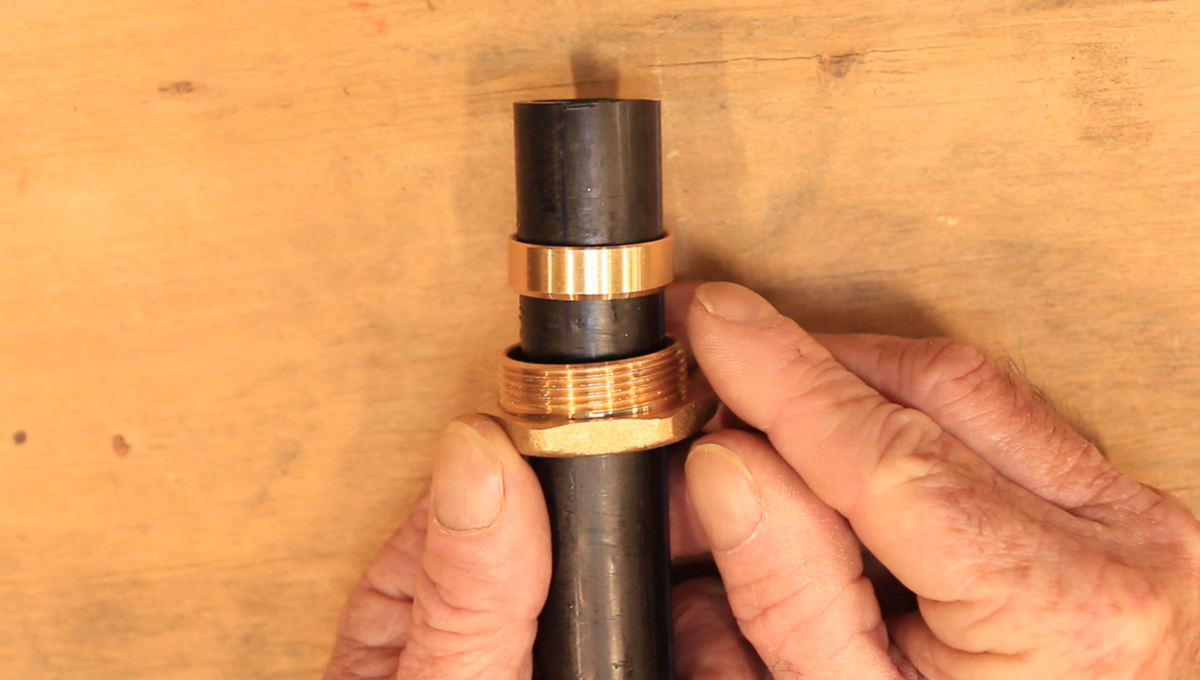

Une fois le raccord démonté, placer les éléments un par un sur le tube PEHD NF. Commencer par l’écrou de serrage, puis la bague crantée.



Faire attention à ce que le chanfrein sur la bague crantée soit bien dirigé vers l’écrou de serrage lorsqu’on la place sur le tube.



ÉTAPE 3 : INSÉRER LA BAGUE DE COMPRESSION

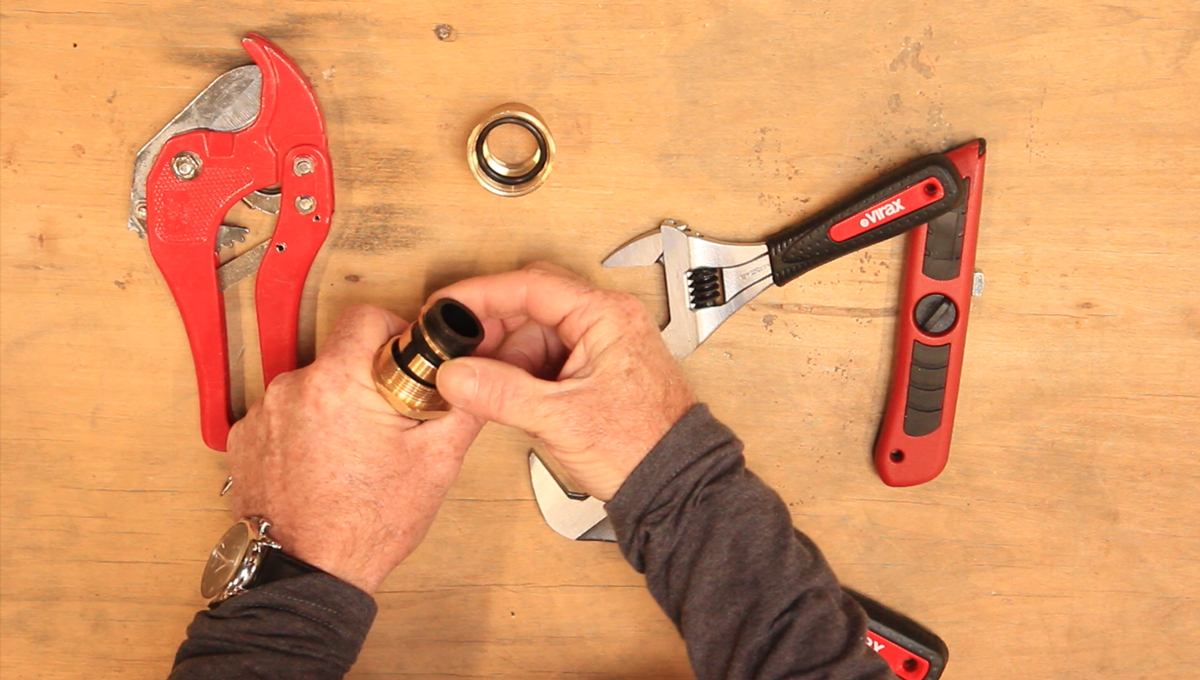

Après la bague crantée, insérer la bague de compression sur le tube PEHD NF.































ÉTAPE 4 : REFERMER LE RACCORD

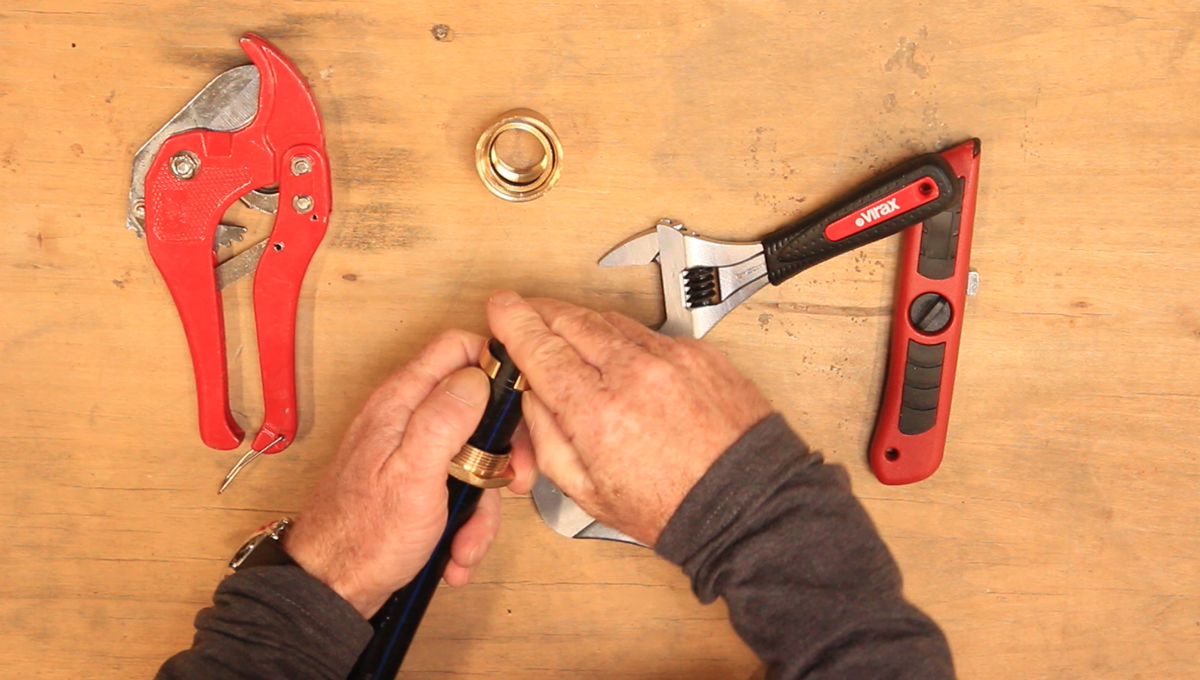

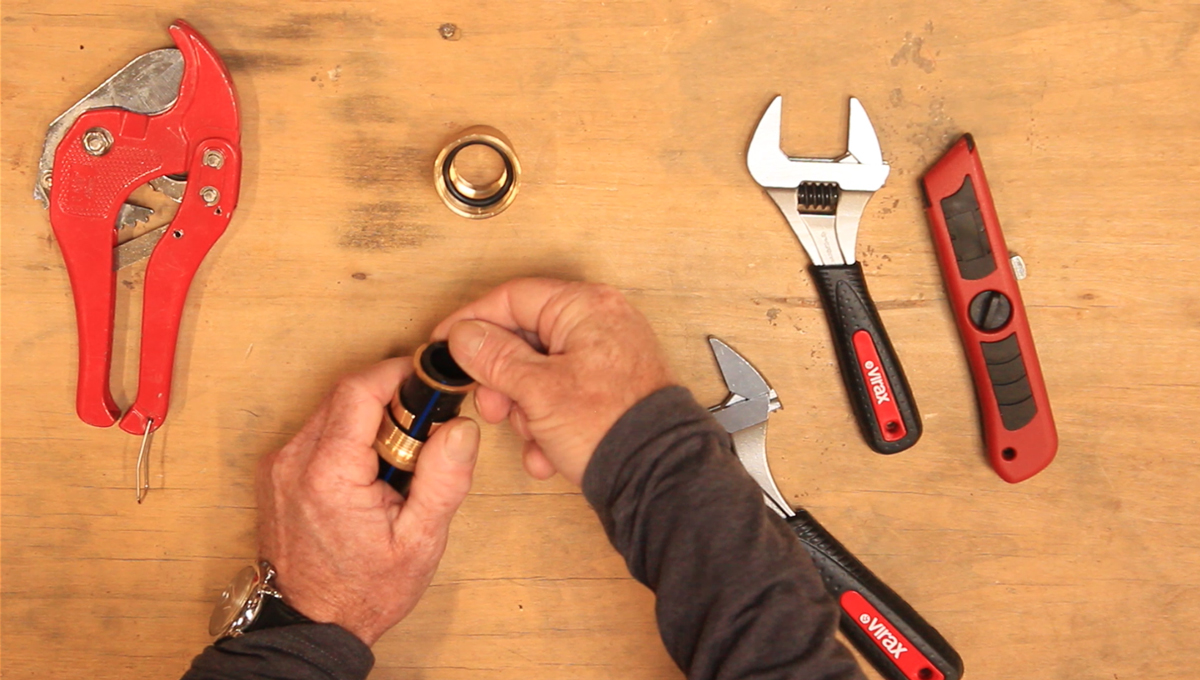

Terminer en refermant le raccord, dans lequel est placé le joint torique.































ÉTAPE 5 : VISSER LE RACCORD

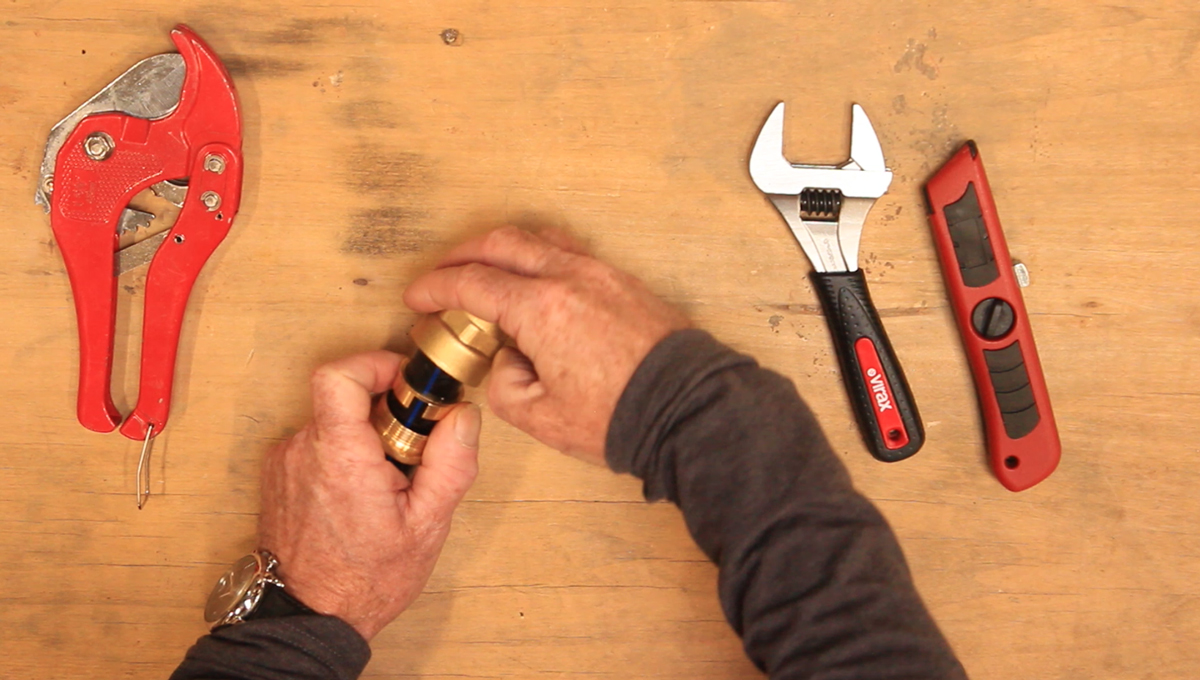

Visser le raccord à la main sur l’écrou de serrage.































ÉTAPE 6 : SERRER LE RACCORD

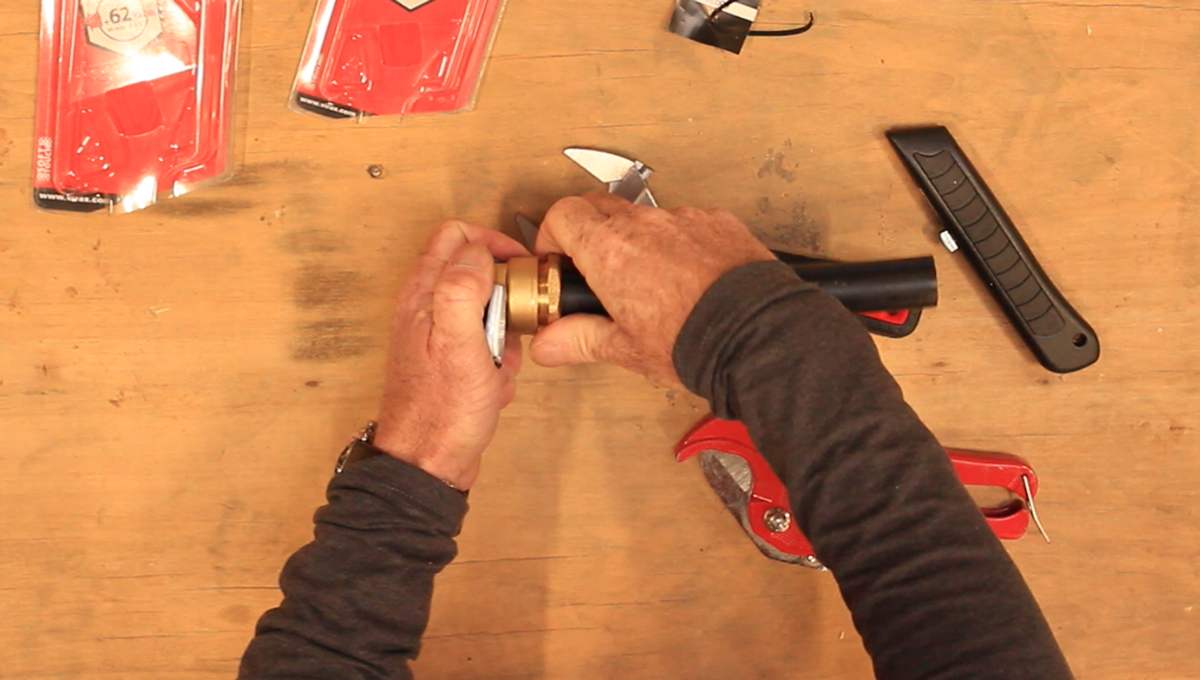

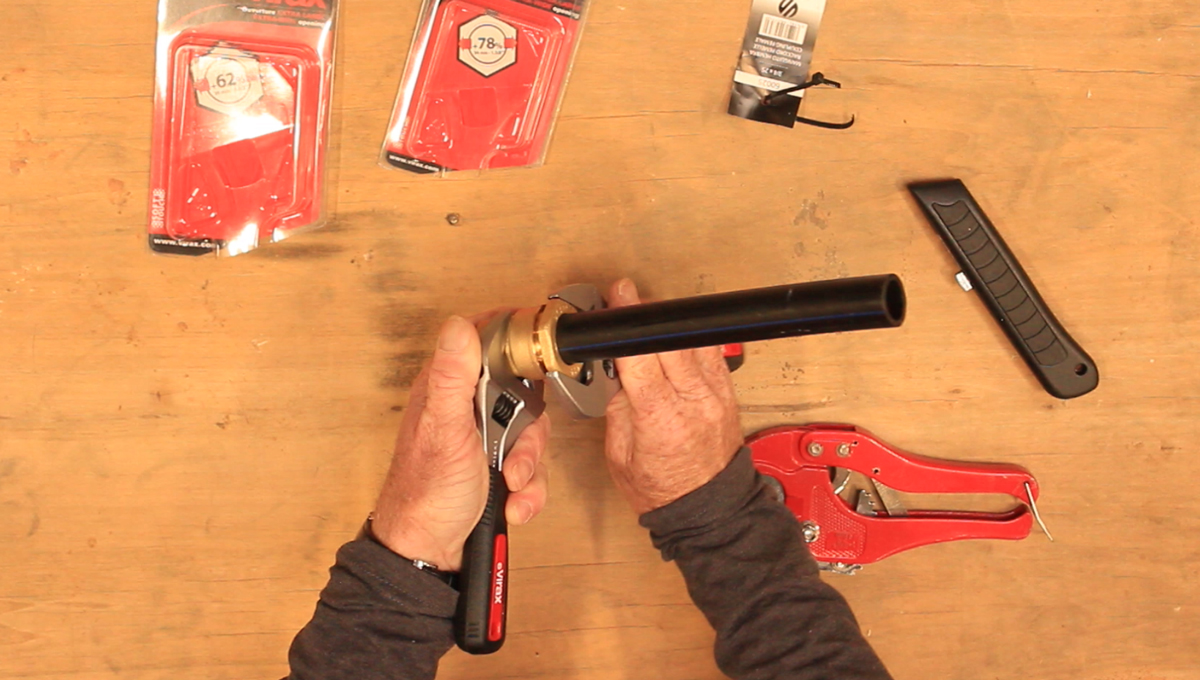

Saisir les deux clés à molette. Placer celle de 34 mm, la plus petite, sur le corps du raccord et celle de 39 mm, la plus grande, sur l’écrou de serrage. Serrer l’ensemble au maximum en tournant dans le sens des aiguilles d’une montre (sens horaire).





























Une fois le raccord serré, vérifier que le tube PEHD NF soit bien en butée à l’intérieur de celui-ci. Si c’est bien le cas, le raccord est correctement monté. Le tube PEHD NF peut être raccordé à votre installation d’eau sanitaire.































 DÉMONTAGE

ÉTAPE 1 : DESSERRER LE RACCORD

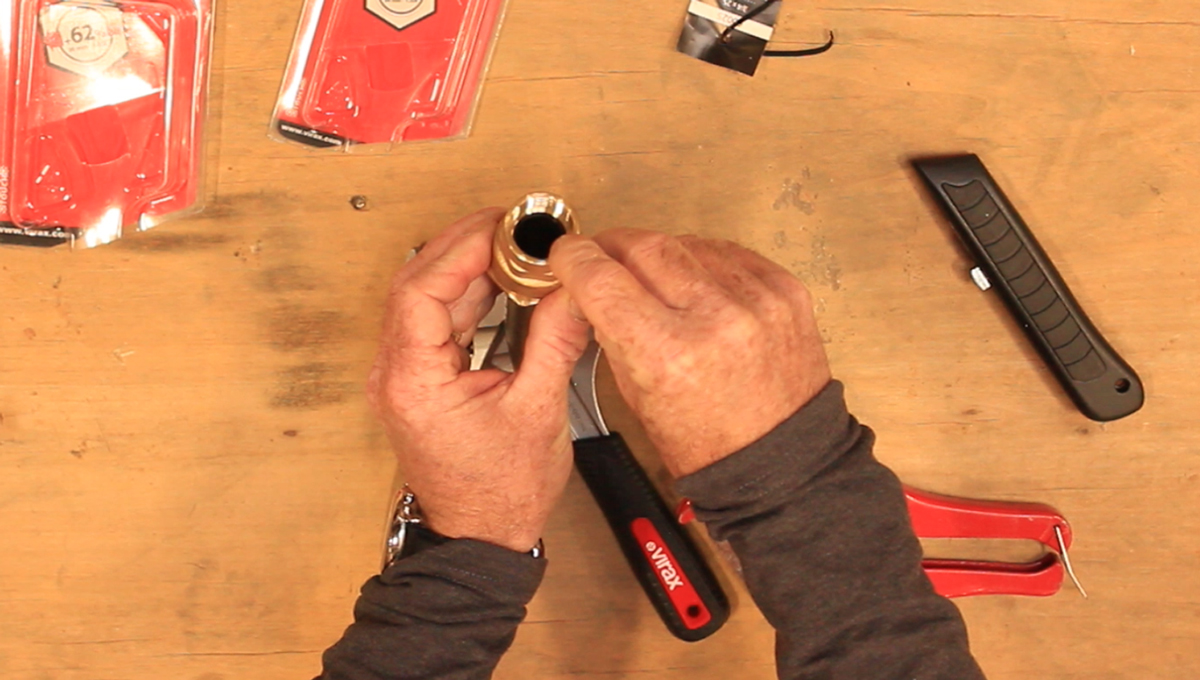

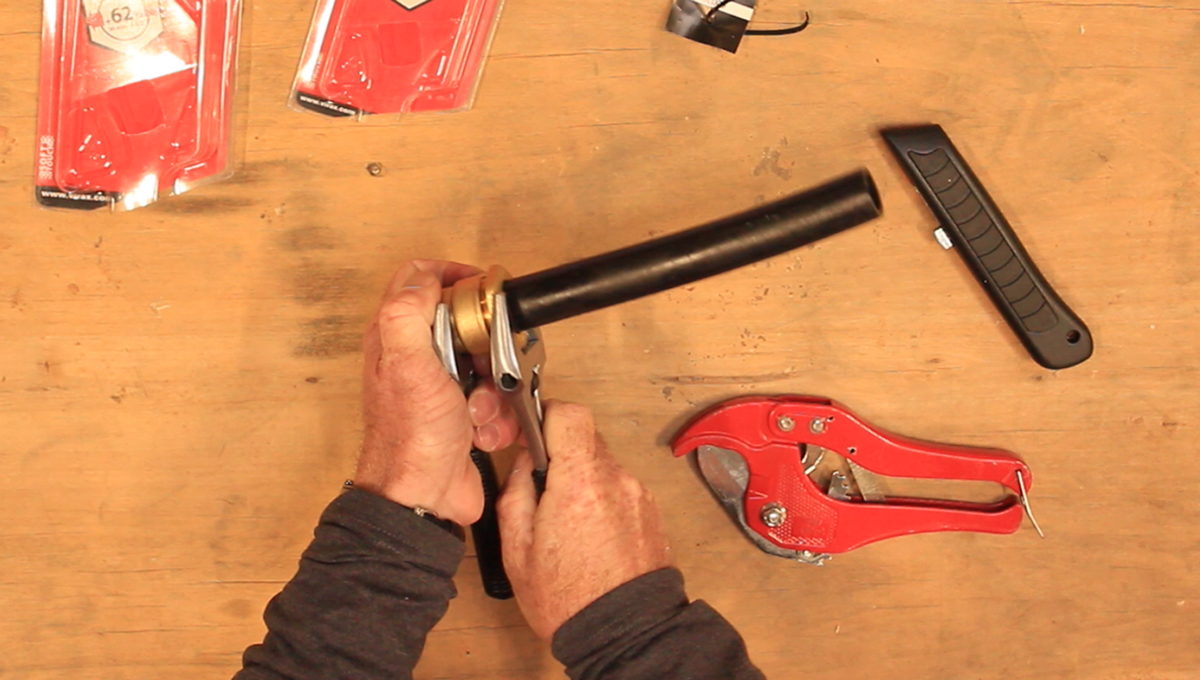

Pour démonter le raccord, commencer par le desserrer à l’aide des deux clés à molette. Celles-ci doivent être positionnées comme précédemment. Il suffit ensuite de tourner dans le sens inverse des aiguilles d’une montre (sens antihoraire) cette fois-ci.































ÉTAPE 2 : DÉVISSER LE RACCORD

Une fois le raccord desserré, finir de le dévisser à la main.






























ÉTAPE 3 : EXTRAIRE LES ÉLÉMENTS DU RACCORD

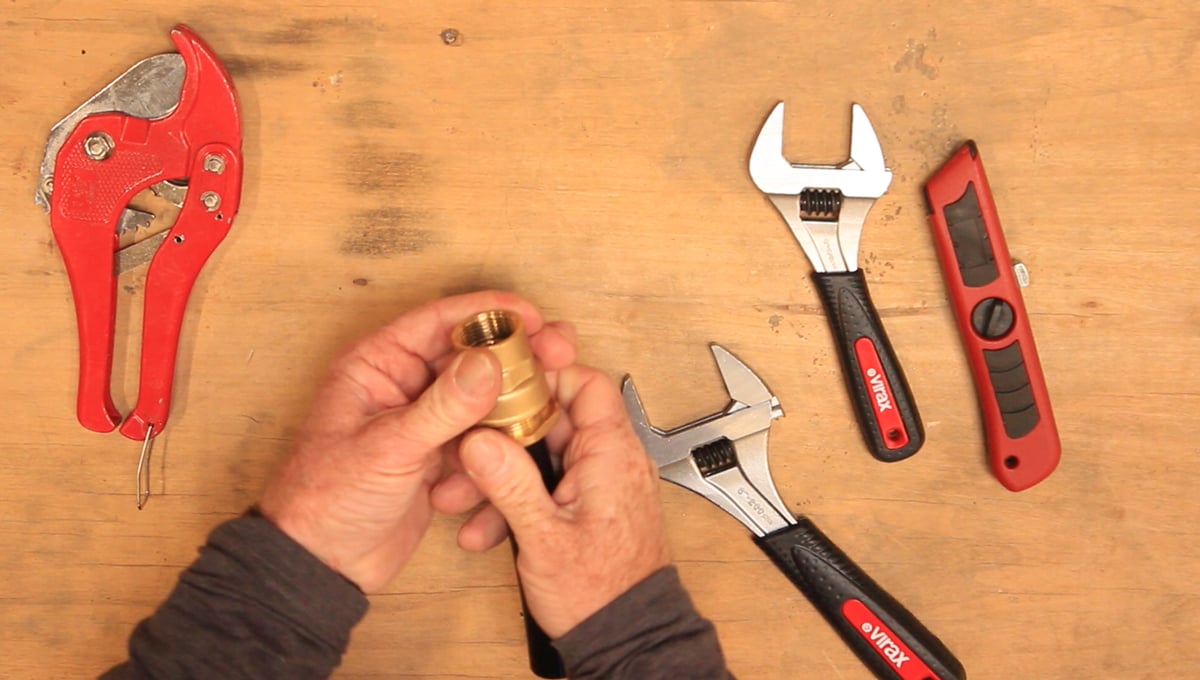

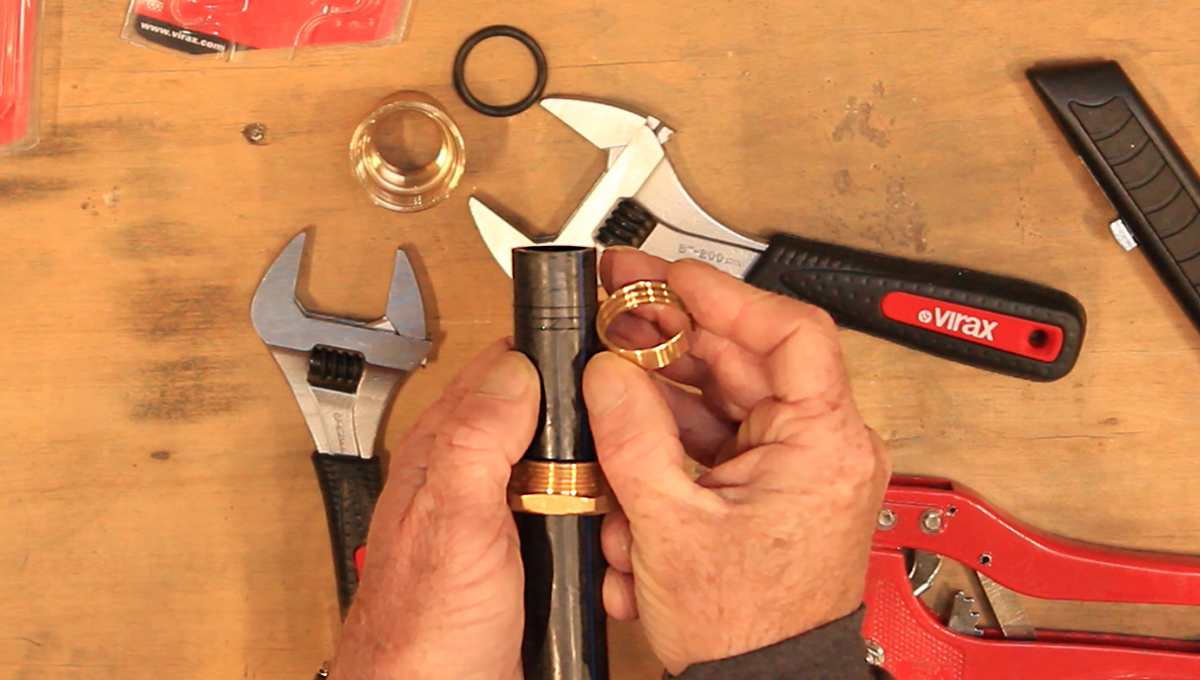

Extraire tous les éléments du raccord un par un. Faire attention à les replacer dans le bon ordre pour éviter les erreurs par la suite.



























































On constate que la bague crantée laisse des marques sur le tube PEHD NF une fois celle-ci retirée.































ÉTAPE 4 : COUPER L’EXTRÉMITÉ DU TUBE

Pour éviter des problèmes de raccordement si le tube PEHD NF est de nouveau utilisé, il est préférable de couper la section rainurée avec la pince coupe-tube. Toujours de façon perpendiculaire bien sûr.































Après cela, votre tube PEHD NF et votre raccord ARCO peuvent être de nouveau utilisés.
