Monter et démonter un raccord SFERACO pour tube PEHD

Monter et démonter un raccord ARCO pour tube PEHD

Les raccords plastique pour tubes PE et PEHD de la marque Sferaco sont très simples à mettre en place. Pour les réseaux de distribution et d’adduction d’eau, opter pour ce type de raccord est une excellente idée, surtout si l’on dispose de peu de matériel. Professionnels ou particuliers, ils sont accessibles à tous. Enfin, ils offrent un très bon rapport qualité-prix et la preuve en est, ils possèdent une garantie de fabrication de 10 ans.

Dans ce tutoriel, vous allez voir par vous-même à quel point les raccords plastiques Sferaco sont faciles à mettre en œuvre sur un tube PEHD NF, quels sont les outils nécessaires et quelles sont les bonnes pratiques à adopter.

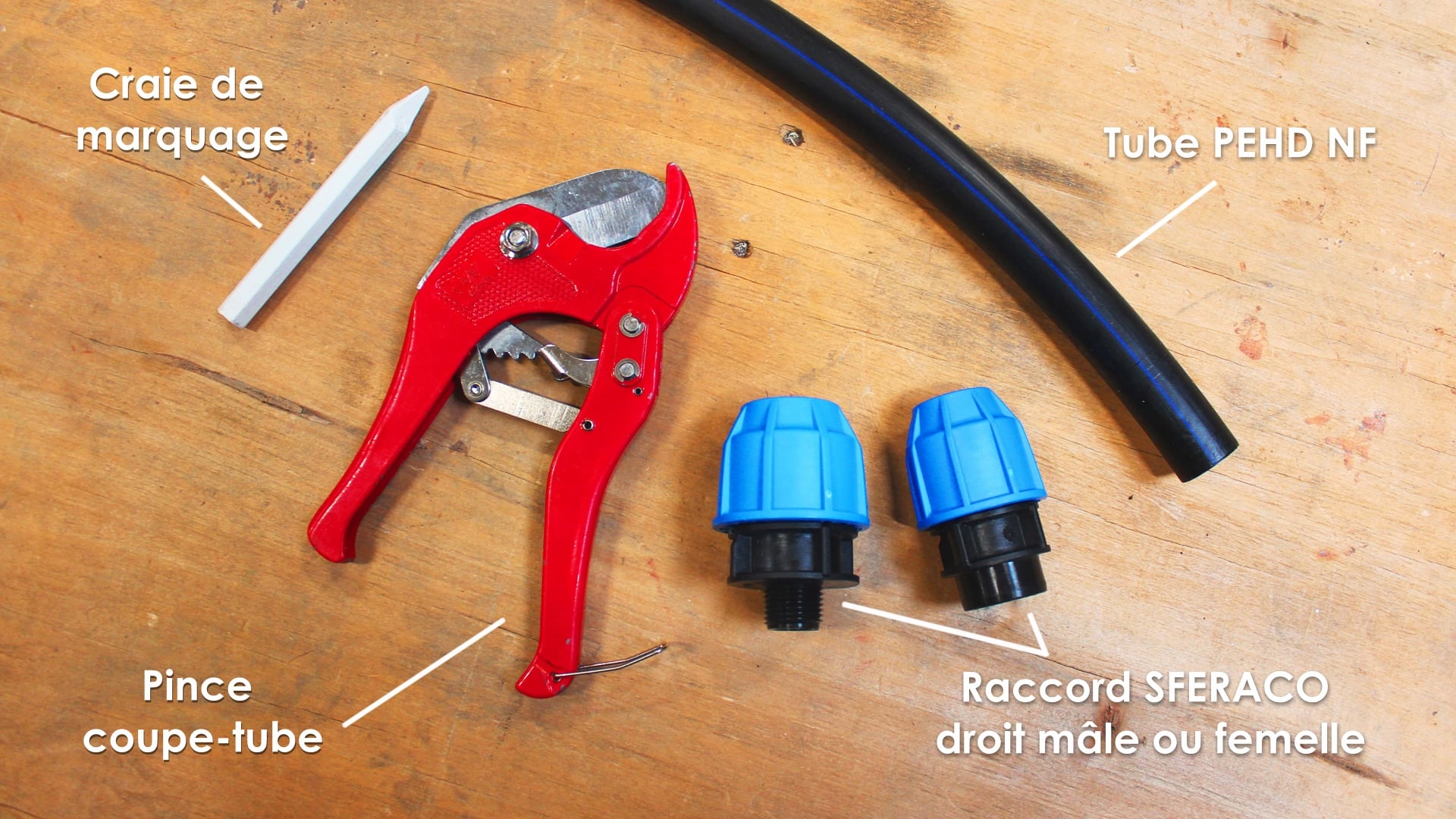

 MATÉRIEL ET OUTILS

Pour poser correctement votre raccord SFERACO sur un tube PEHD NF, il vous faudra :

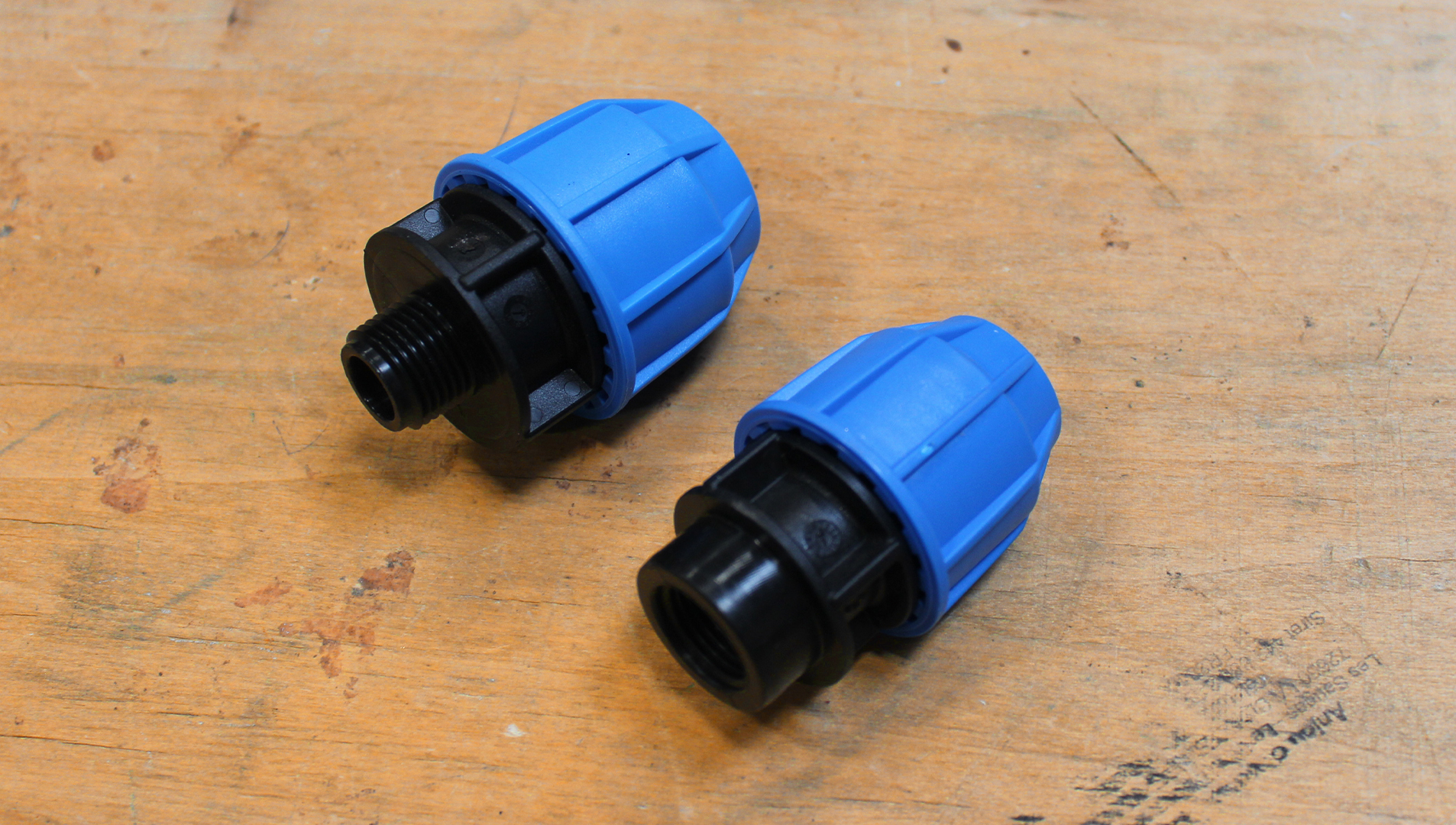

  • Votre raccord SFERACO droit mâle ou femelle
  • Votre tube PEHD NF
  • Une pince coupe-tube
  • Une craie de marquage
  • (Et éventuellement Une pince multiprise)



NOS RECOMMANDATIONS POUR VOUS :







 MONTAGE

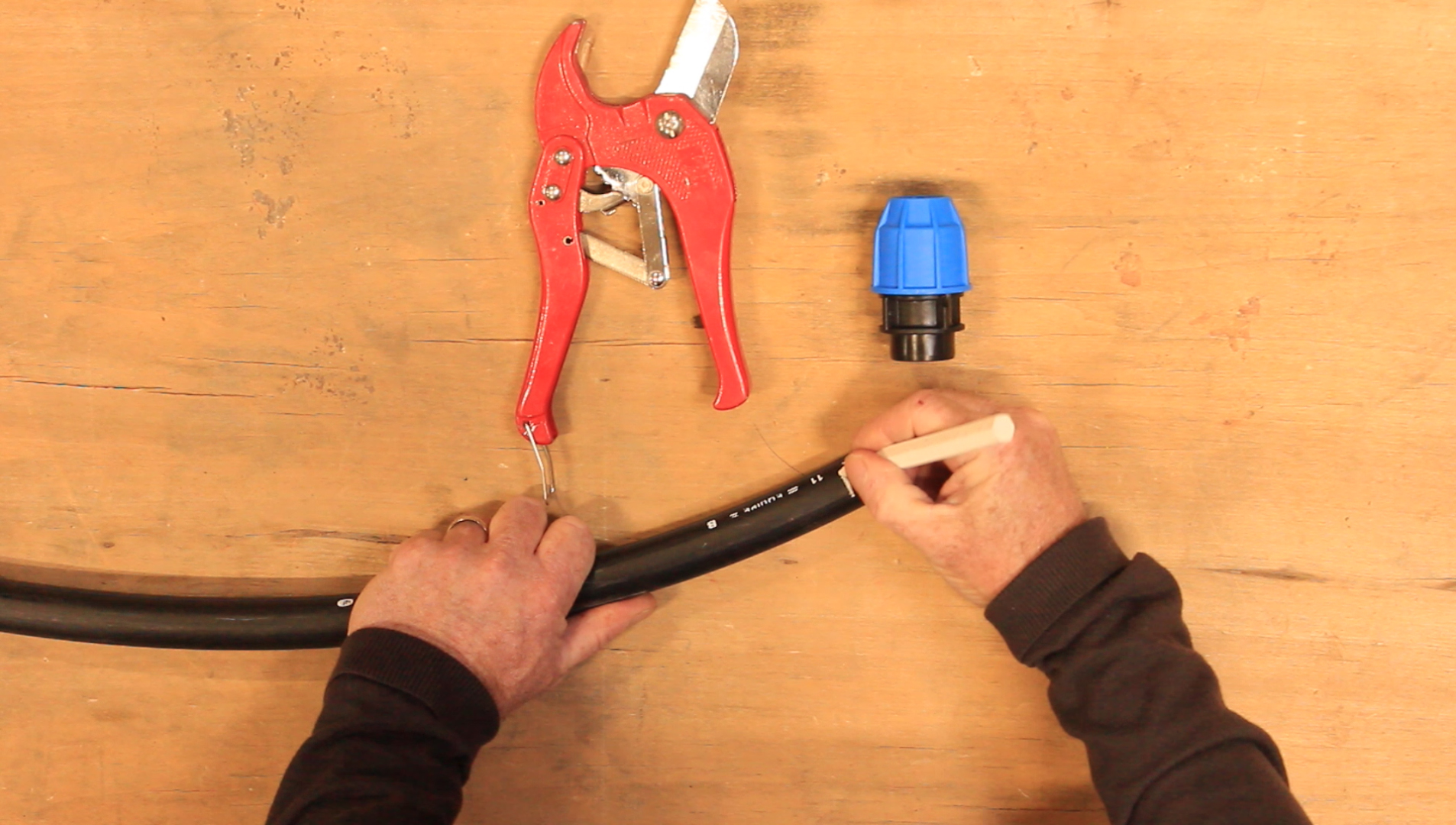

ÉTAPE 1 : FAIRE UN TRAIT SUR LE TUBE PEHD NF

Saisir une craie de marquage ou un feutre de marquage et tracer un trait à quelques centimètres (4 ou 5 suffisent) de l’extrémité du tube PEHD NF.

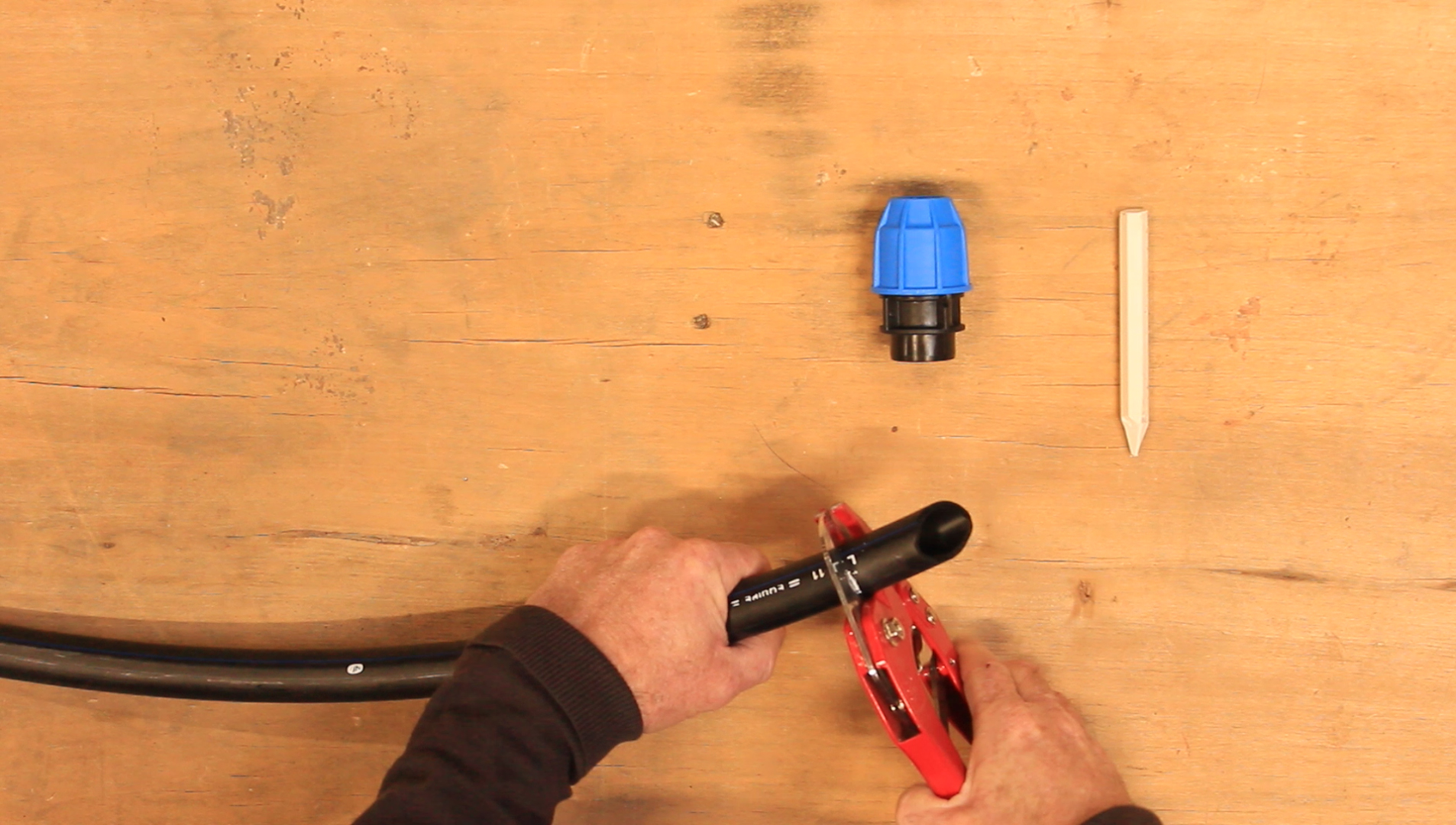

ÉTAPE 2 : COUPER LE TUBE PEHD NF

A l’aide de la pince coupe-tube, couper le tube PEHD NF au niveau du trait précédemment posé. La coupe doit être parfaitement perpendiculaire au tube, de sorte à ce que ce-dernier vienne bien en butée à l’intérieur du raccord par la suite.

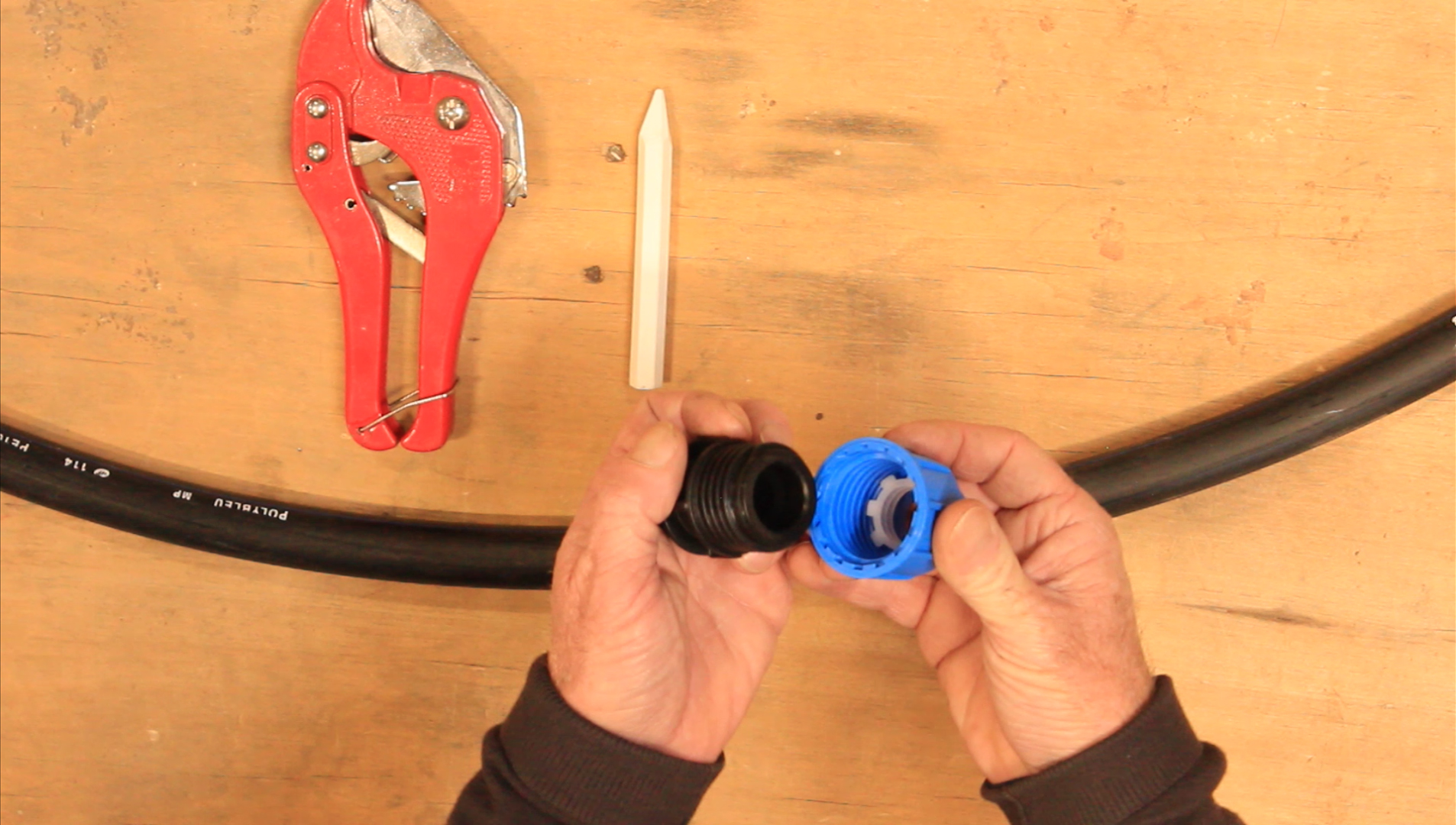

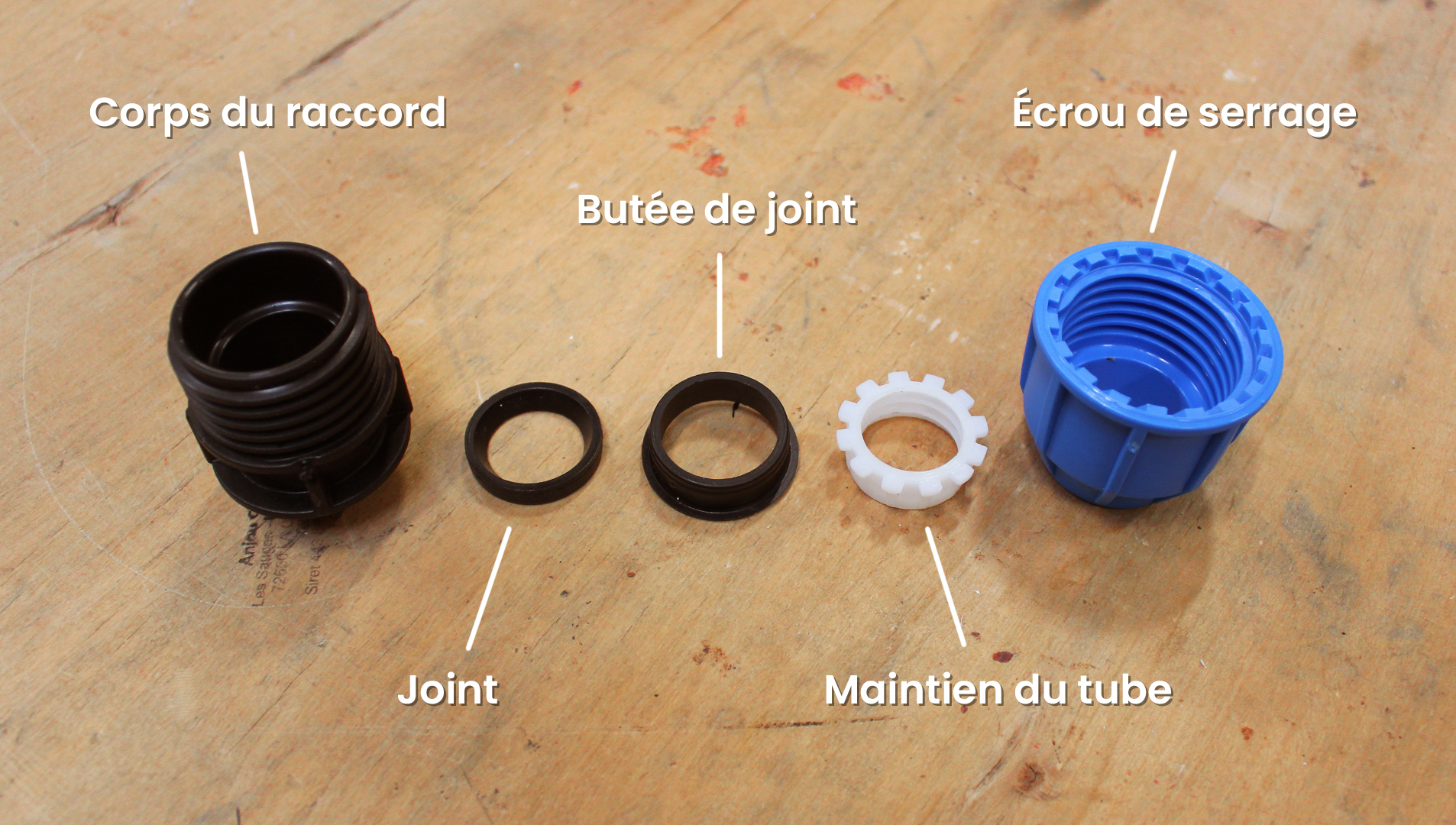

ÉTAPE 3 : DÉMONTER LE RACCORD

Dévisser le raccord et en extraire tous les éléments. Il sera ensuite plus simple de placer correctement ces-derniers sur le tube PEHD NF.

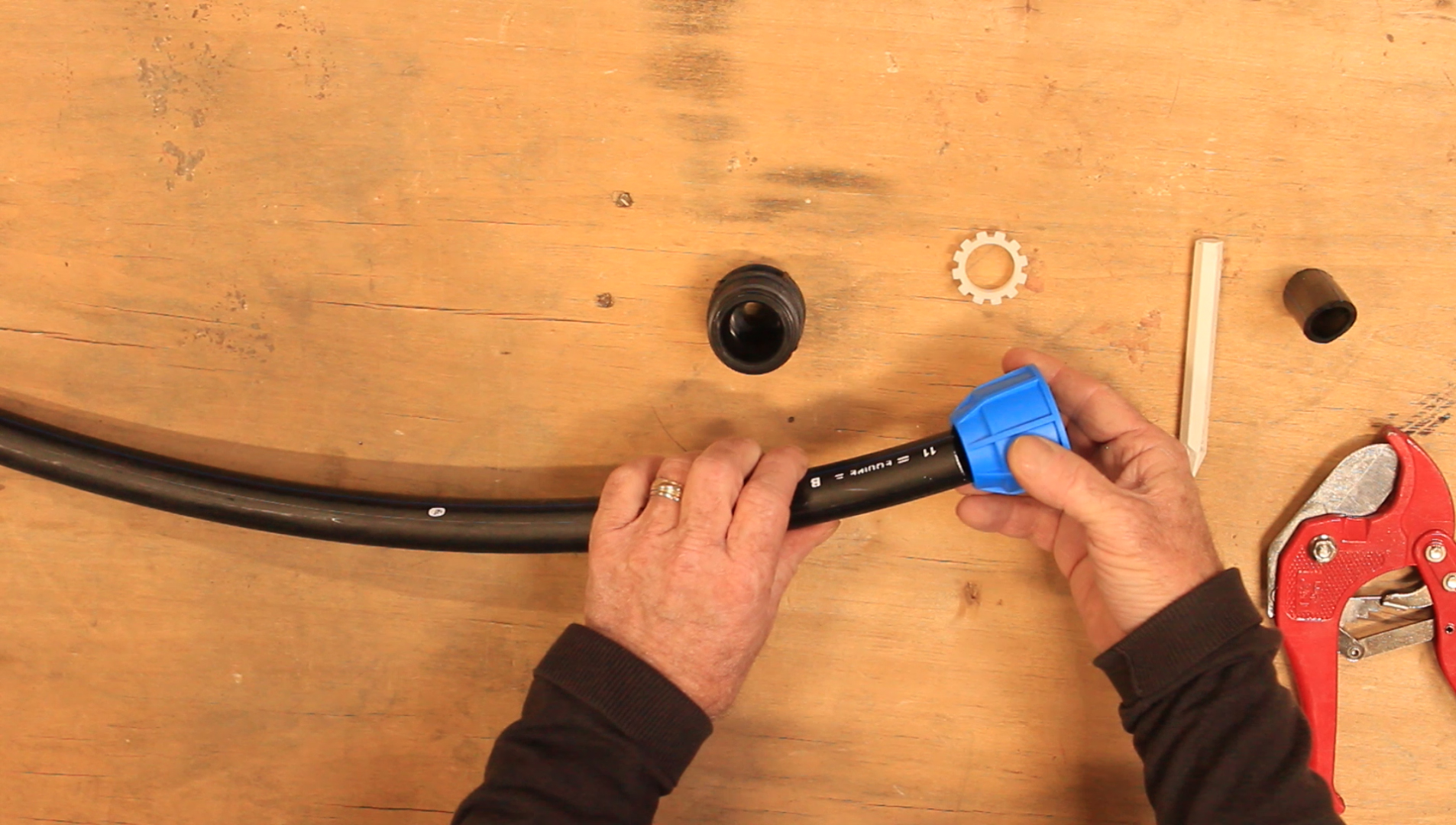

ÉTAPE 4 : PLACER L'ÉCROU DE SERRAGE

Placer l’écrou de serrage en premier sur le tube PEHD NF.

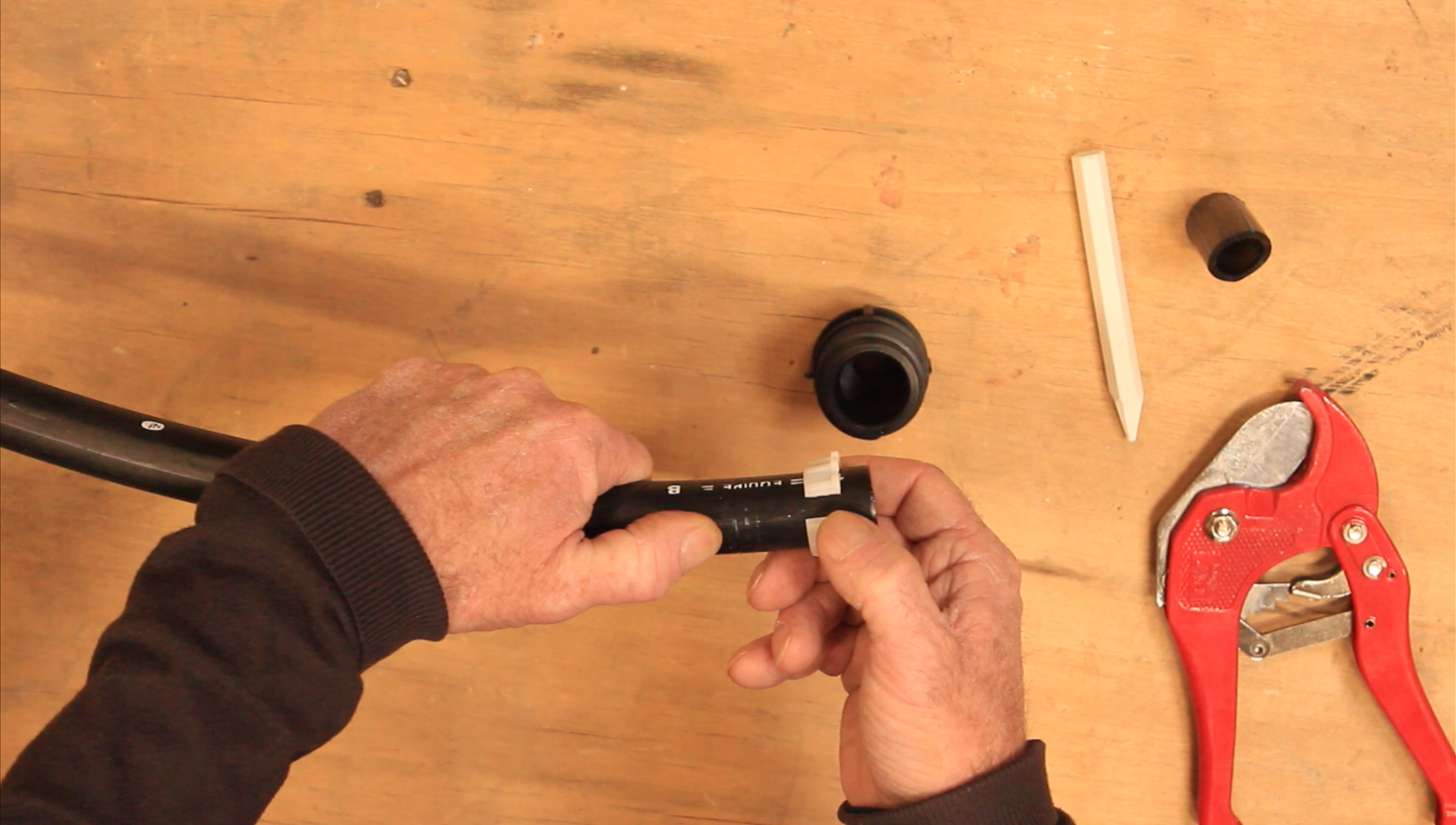

ÉTAPE 5 : PLACER LE MAINTIEN DU TUBE

Dans un second temps, placer le maintien du tube sur le tube PEHD NF.

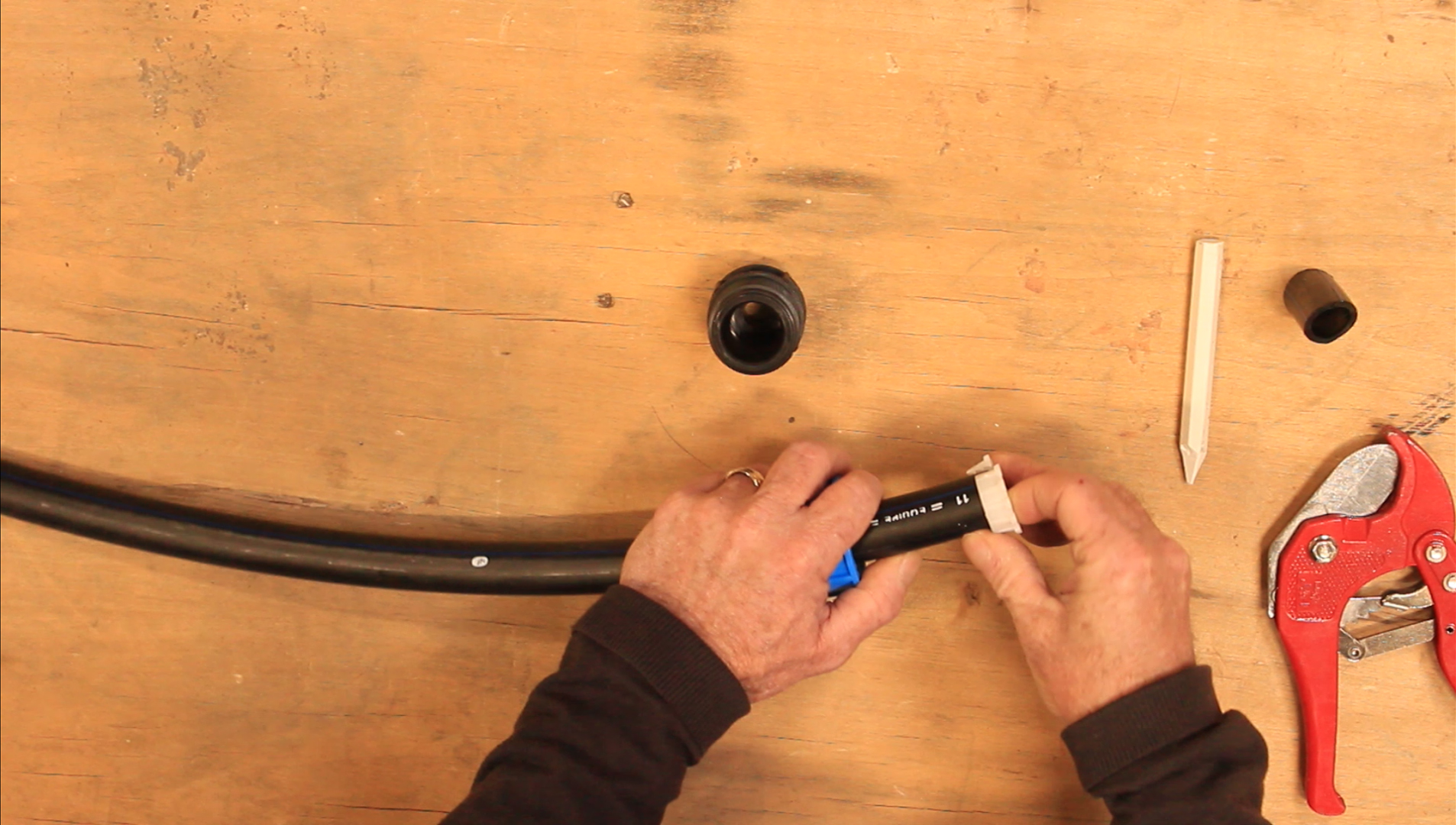

ÉTAPE 6 : PLACER LA BUTÉE DE JOINT

Dans un troisième temps, placer la butée de joint sur le tube PEHD NF.

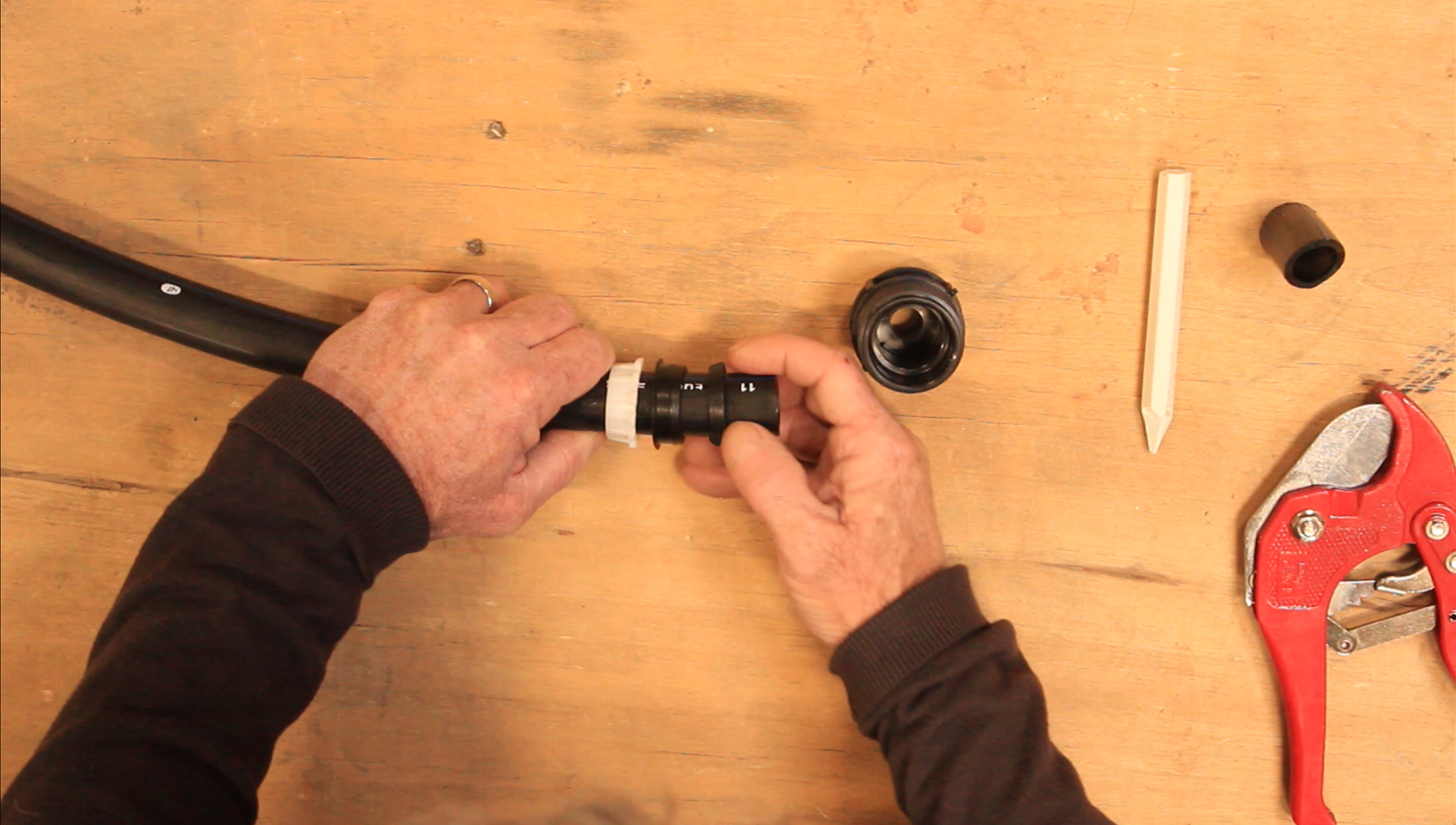

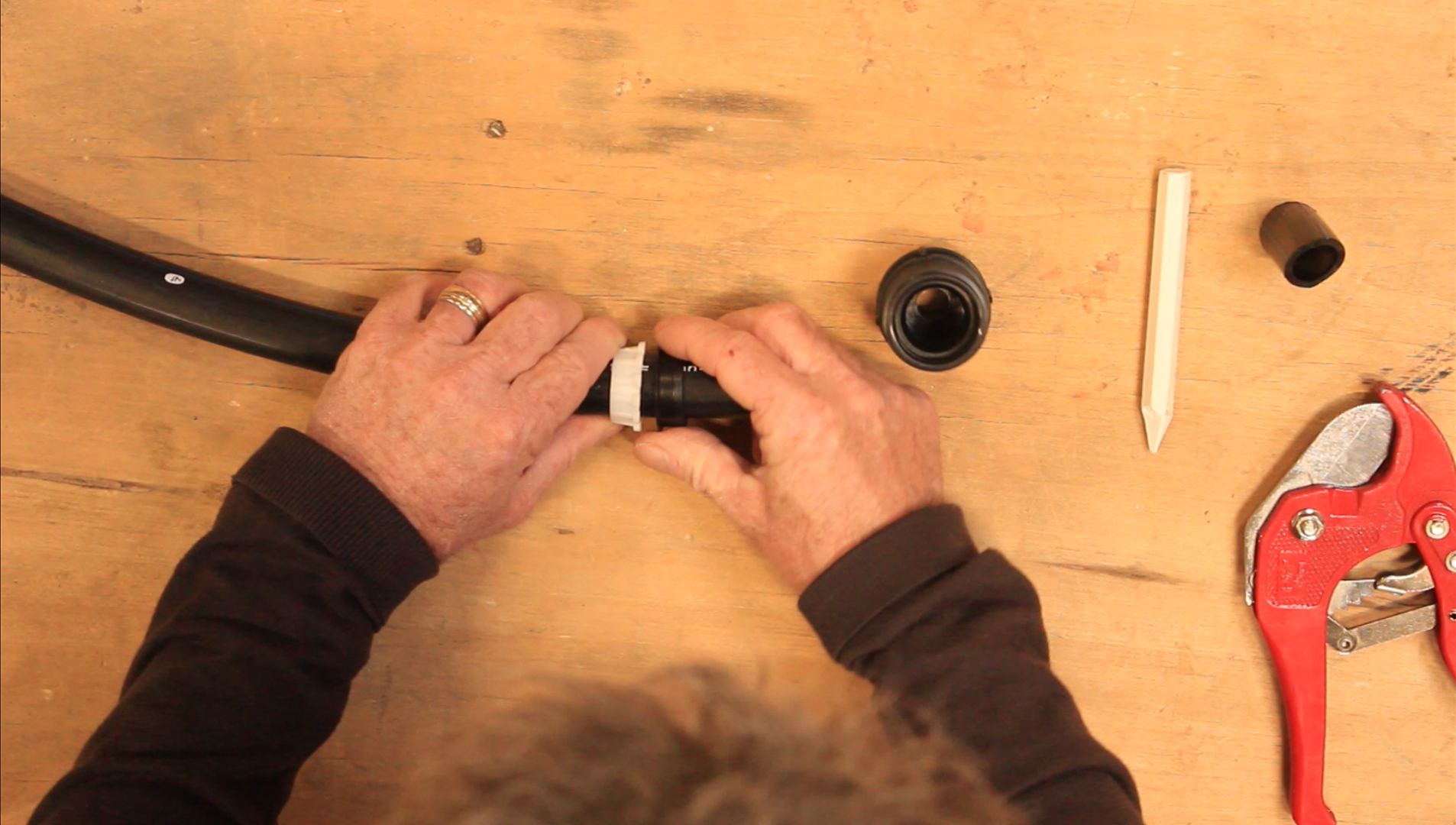

ÉTAPE 7 : PLACER LE JOINT

Placer le joint sur le tube PEHD NF. Faire attention à bien placer le chanfrein vers la butée de joint.

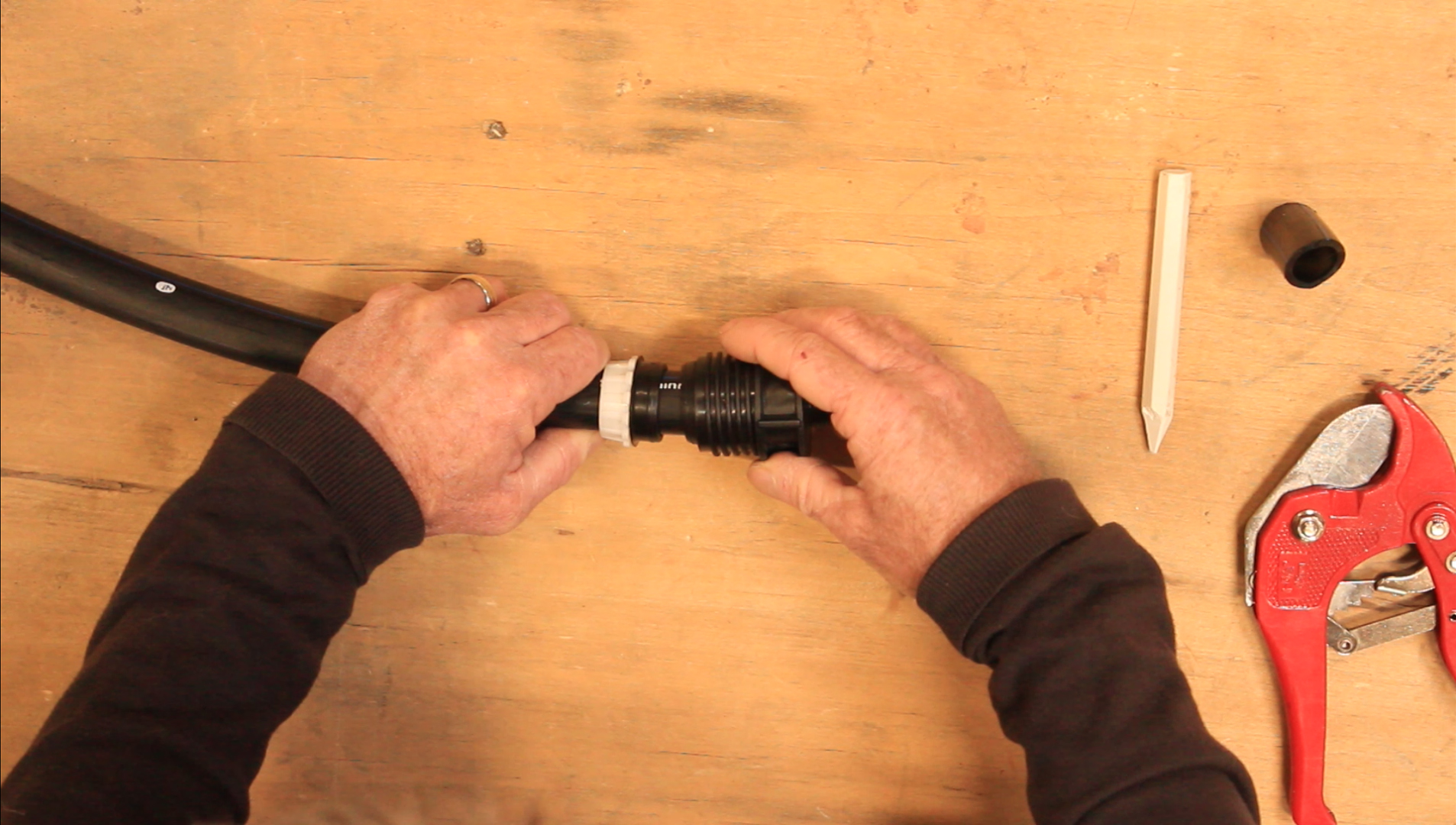

ÉTAPE 8 : PLACER LE CORPS DU RACCORD

Enfin, refermer l’ensemble avec le corps du raccord. Il est possible qu’il soit nécessaire de forcer pour que le tube PEHD NF arrive en butée dans le corps du raccord.

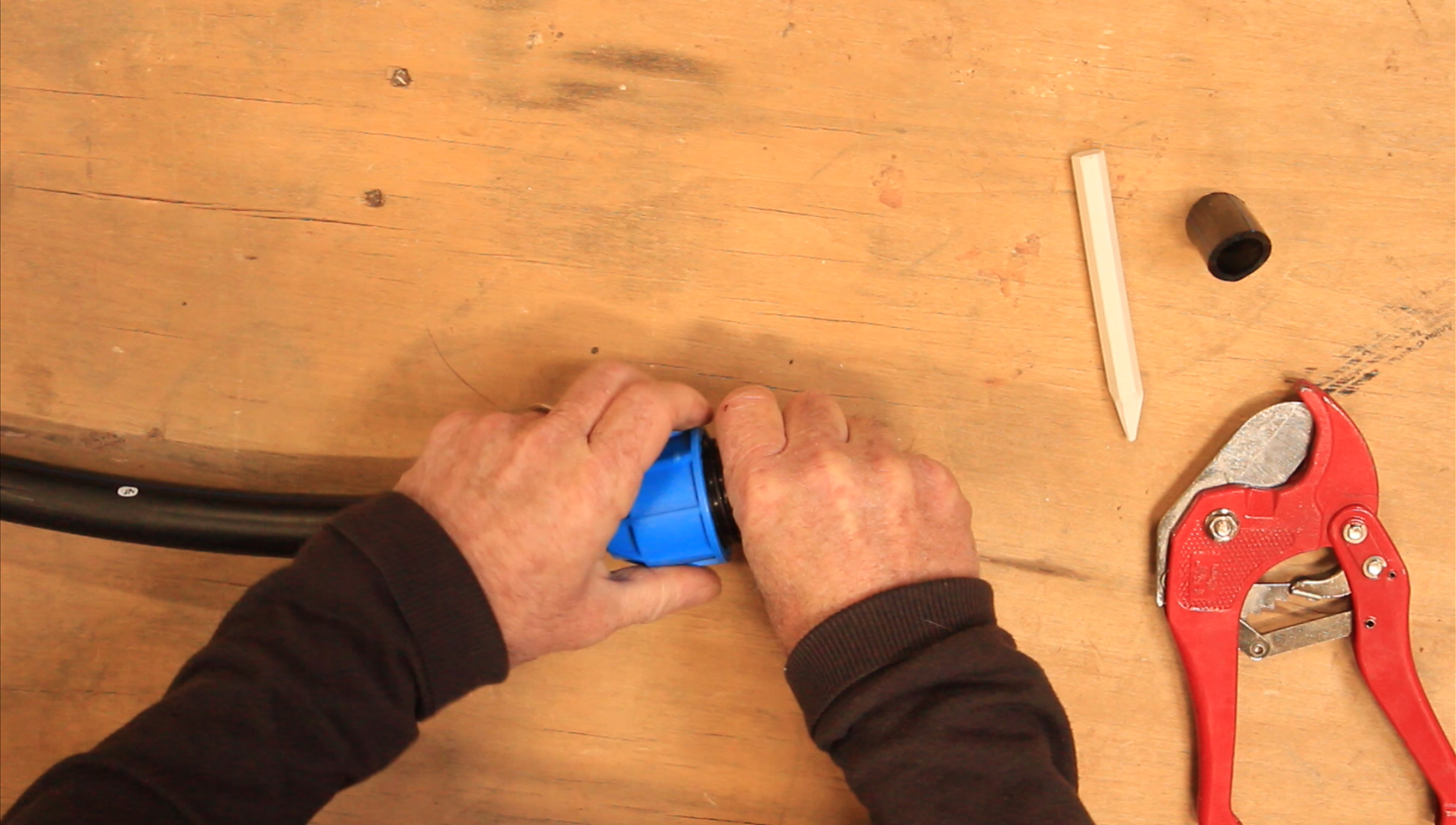

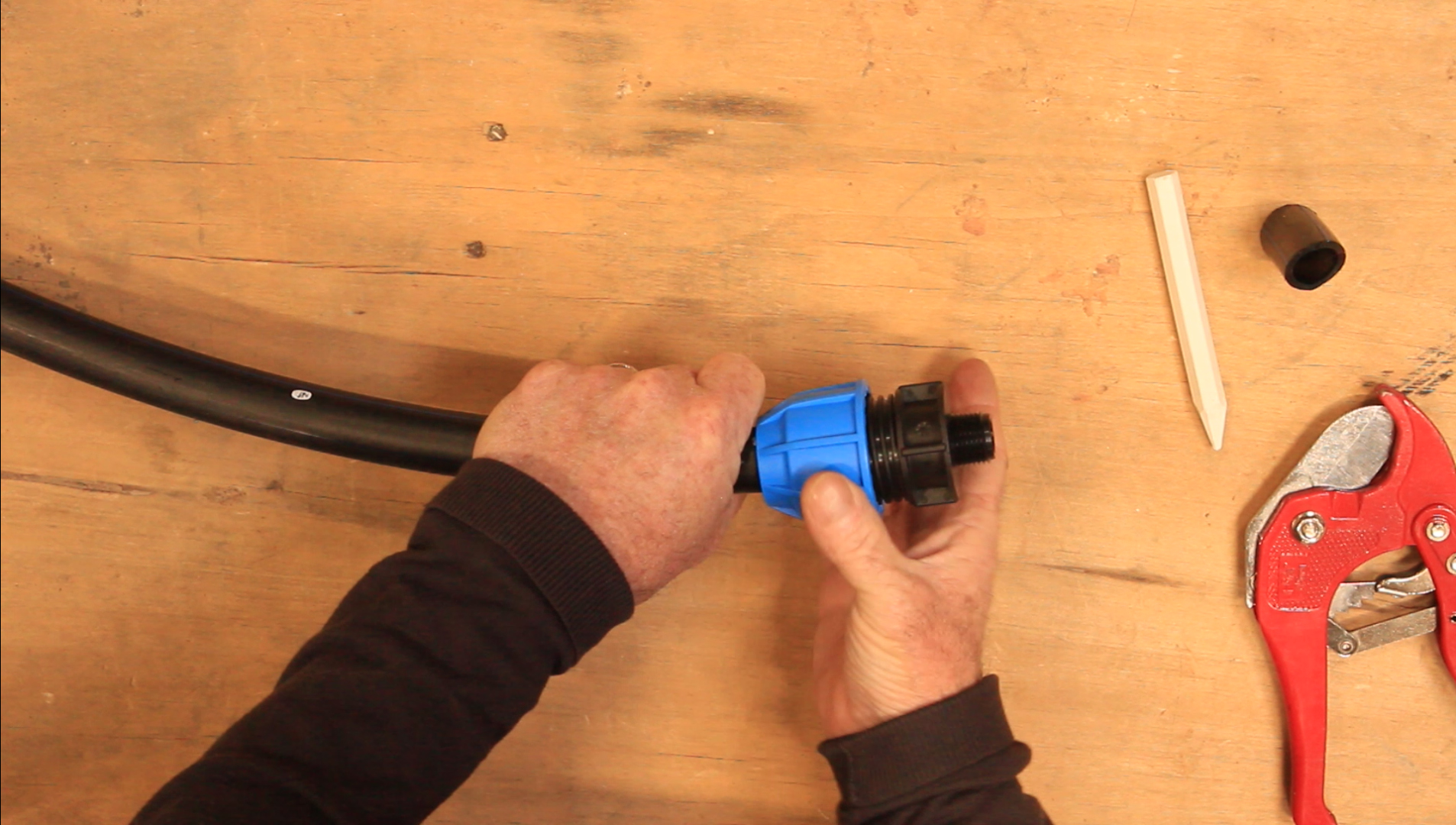

ÉTAPE 9 : VISSER LE RACCORD

Visser l’écrou de serrage à la main sur le corps du raccord jusqu’au serrage maximum.

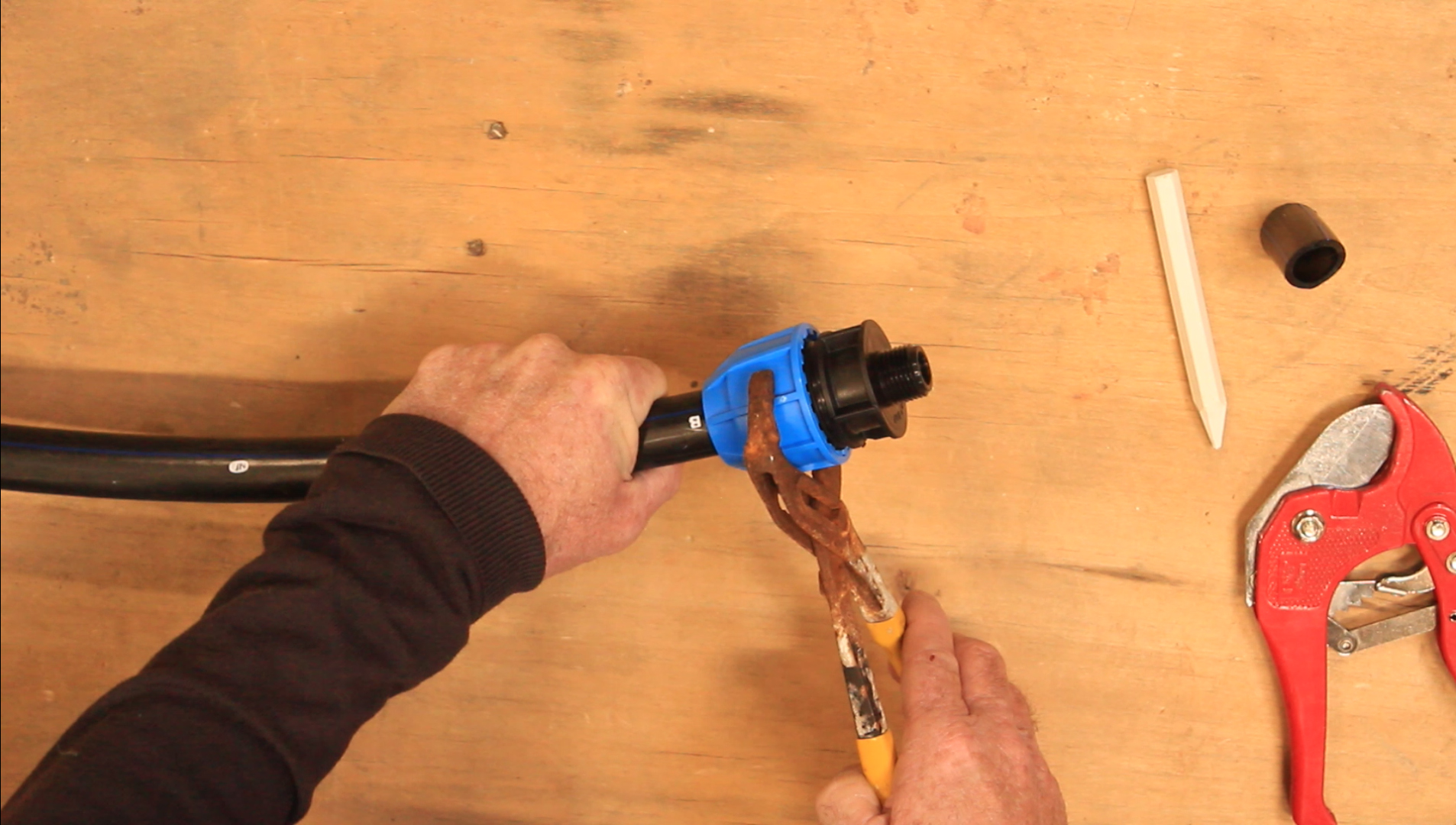

ÉTAPE 10 (optionnel) : SERRER LE RACCORD

Il est possible d’utiliser une pince multiprise pour serrer d’avantage le raccord sur le tube PEHD NF.



 DÉMONTAGE

ÉTAPE 1 : DÉVISSER L'ÉCROU DE SERRAGE

Pour démonter le raccord, commencer par dévisser l’écrou de serrage en maintenant fermement le corps du raccord.

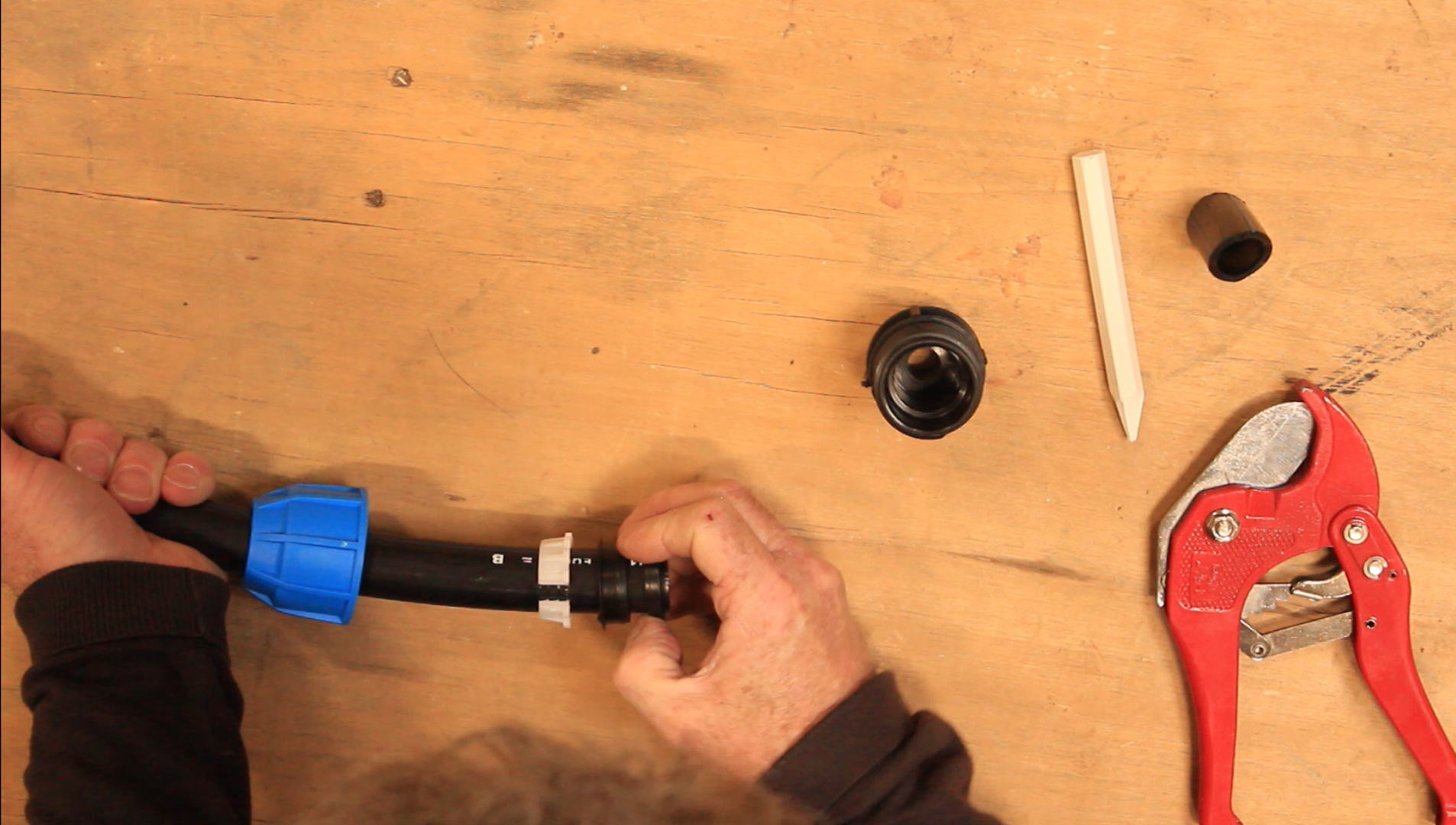

ÉTAPE 2 : EXTRAIRE TOUS LES ÉLÉMENTS

Dans un deuxième temps, retirer toutes les pièces du tube PEHD NF.



On remarque, quand on enlève le maintien du tube, que celui-ci a laissé des marques circulaires sur le tube PEHD NF. Il sera donc nécessaire de couper la partie marquée du tube PEHD NF si l’on souhaite le réutiliser par la suite.



ÉTAPE 3 : REFORMER LE RACCORD

Pour finir, reformer le raccord Sferaco en veillant à bien respecter l’ordre des éléments et leur sens à l’intérieur de celui-ci.

Votre raccord est désormais prêt à être de nouveau utilisé dans votre installation d’eau potable.



Vous pouvez consulter nos autres articles de blog directement ici.



A très bientôt !
