Quel diamètre d'alimentation pour votre radiateur ?

Vous vous posez la question du diamètre de canalisation nécessaire pour alimenter un radiateur et ainsi assurer le chauffage de votre pièce ? Nous allons essayer d’y répondre en vous simplifiant la vie.

Si vous souhaitez utiliser un tube avec un diamètre intérieur de 10mm, quel sera alors la puissance de votre radiateur ?



  • 1/ Définition de la vitesse silencieuse

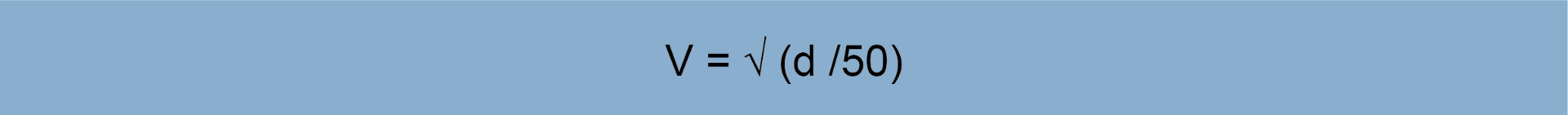

Elle est définie par la formule de Croquelois :

La vitesse en mètre par seconde est égale à la racine carrée du diamètre de la canalisation divisé par 50.

Pour une canalisation d’un diamètre intérieur de 10 mm, la vitesse silencieuse est donc de 10/50 = 0,2 ; racine carrée de 0,2 = 0.447 mètre par seconde.



  • 2/ Calcul du débit

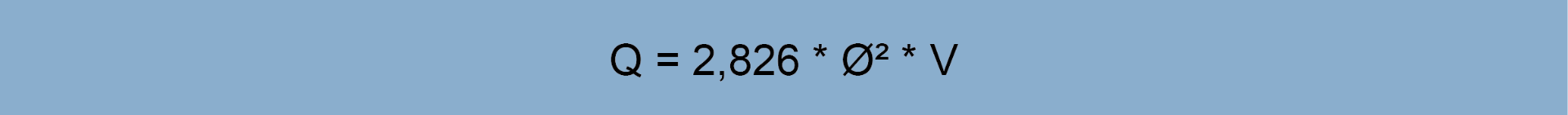

La formule utilisée pour le calcul est :

Le débit recherché en litres par heure est égal à 2.826 multiplié par le carré du diamètre intérieur du tube en mm multiplié par la vitesse en mètres par seconde.

Pour une canalisation d’un diamètre intérieur de 10 mm, le débit est de 2.826*(10*10)*0.447 = 126.32 litres par heure ou 0.126m3 par heure.

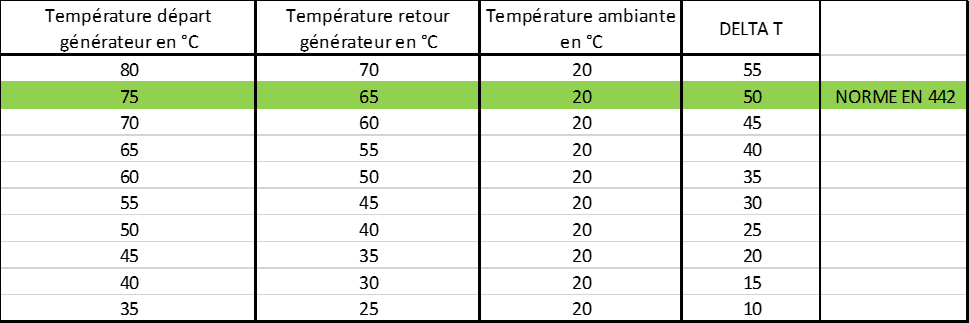

  • 3/ Calcul du Delta T

La formule utilisée pour le calcul est :

[(Température de l'eau à l'entrée en °C + Température de l'eau à la sortie en °C) /2] – température d'ambiance en °C

Il s’agit-là d’une variable que vous devez ajuster en fonction de la température de départ de votre générateur d’eau chaude.





  • 4/ Puissance en WATTS en fonction du débit

La formule utilisée pour le calcul est :

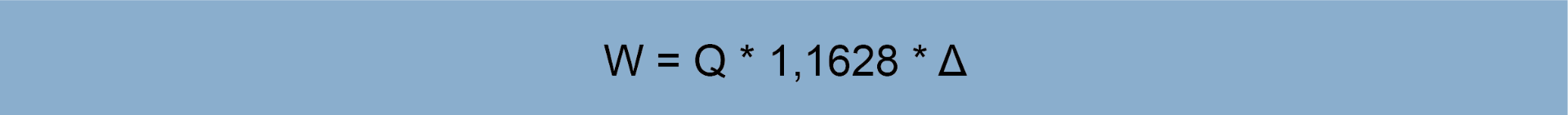

La puissance en Watts est déterminée par la formule suivante :

La puissance en Watts est égale au débit d’eau en litres par heure multiplié par 1.1628 multiplié par delta T

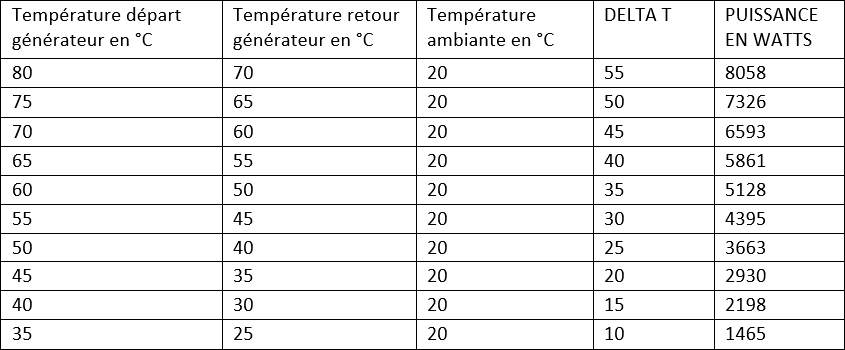

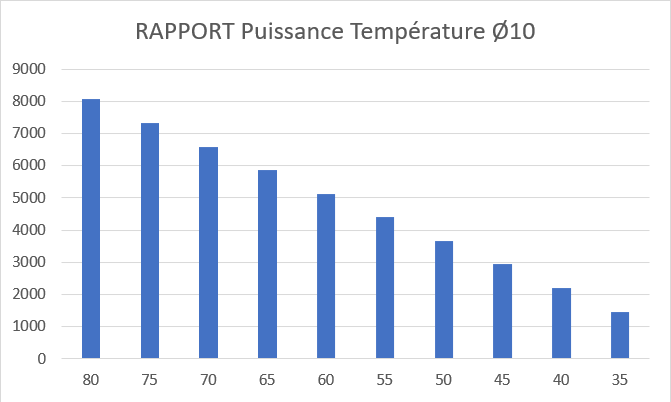

Pour un diamètre intérieur de 10 mm on arrive au résultat suivant :





On peut, en suivant le même schéma de calcul, obtenir la puissance pour les diamètres intérieurs de 12 mm, de 13 mm, de 14 mm et de 16 mm.

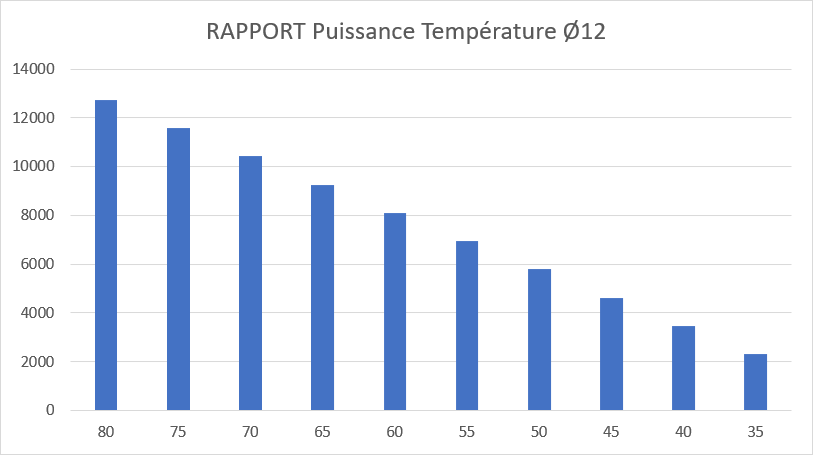

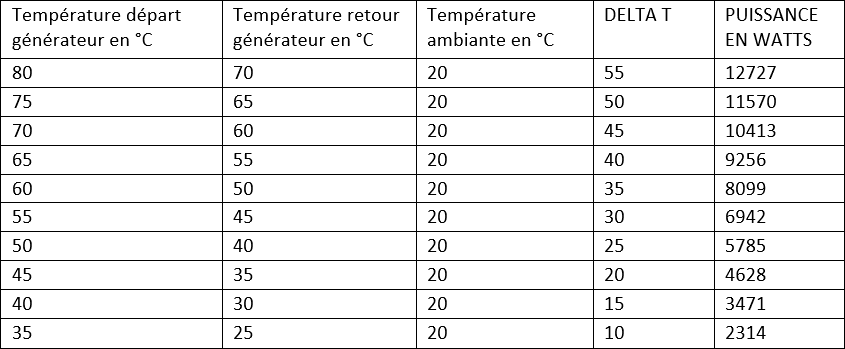

Maintenant pour un diamètre intérieur de 12 mm :





Maintenant pour un diamètre intérieur de 13 mm :





Maintenant pour un diamètre intérieur de 14 mm :





Maintenant pour un diamètre intérieur de 16 mm :





Pourquoi avoir choisi ces diamètres :

  • Le diamètre 10 intérieur correspond au diamètre du cuivre en 10/12 mais également au diamètre du PER en 10/12
  • Le diamètre 12 intérieur correspond au diamètre du cuivre en 12/14 ou au multicouche de diamètre 16
  • Le diamètre 13 intérieur correspond au diamètre du PER 13/16
  • Le diamètre 14 intérieur correspond au diamètre du cuivre en 14/16
  • Le diamètre 16 intérieur correspond au diamètre du cuivre en 16/18 ou au PER 16/20 ou au multicouche de 20





On peut voir au travers de l’ensemble de ces tableaux que plus la température de départ est faible, plus la puissance en WATTS diminue et ce de manière considérable.

Si l’on veut diminuer de manière importante sa consommation énergétique, il est impératif de diminuer la température de départ d’eau chaude. Mais il faudra impérativement augmenter de manière importante le diamètre des canalisations ainsi que la puissance des radiateurs, qui feront l’objet d’un calcul de dimensionnement spécifique.

A titre d’exemple, si vous décidez de diminuer votre température d’eau de 75°C à 50°C, votre puissance transportée par votre canalisation diminuera d’environ 50%.

La norme EN 442 permet de définir la puissance des radiateurs pour un régime d’eau 75°C – 65°C.

Attention à bien mettre en œuvre la puissance de chauffe nécessaire pour le régime d’eau que vous aurez choisi.

En tout dernier lieu, n’oubliez pas de surdimensionner votre émetteur de chaleur d’au moins 20% et surtout de vérifier que le diamètre d’alimentation de votre radiateur permet d’atteindre cette puissance.
