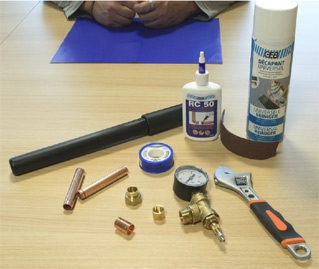

Assemblage de pièces cuivre et laiton sans soudure grâce à la résine RC 50 GEB

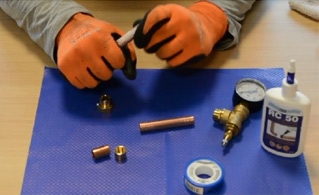

Etape 1 –
Préparation des pièces

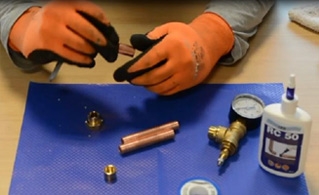

Abraser les pièces à raccorder avec la bande abrasive (extrémités des tubes cuivre, intérieur du manchon, GCU et bouchon).

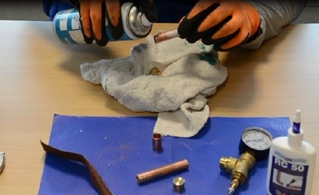

Dégraisser les pièces avec le Décapant Universel.

Colle RC 50 sans soudure - etape 1AColle RC 50 sans soudure - etape 1BColle RC 50 sans soudure - etape 1C

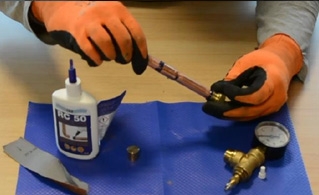

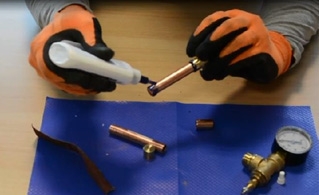

Etape 2 – Application du RC 50

Appliquer le RC 50 sur les deux parties mâle et femelle.
Emboiter.

Colle RC 50 sans soudure - etape 2AColle RC 50 sans soudure - etape 2B



Etape 3 – étanchéité

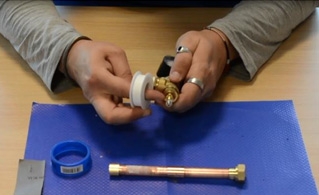

Option 1 : Avec ruban PTFE
Enrouler le ruban autour de la partie fileté dans le sens du filet (environ 15 tours).

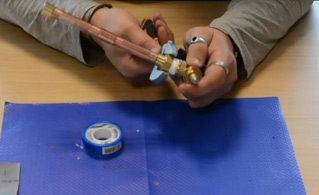

Serrer l’écrou à la clé à molette.

Colle RC 50 sans soudure - etape 3AColle RC 50 sans soudure - etape 3B

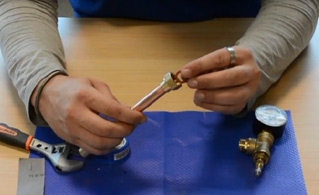

Option 2 : Joints carton
Mettre 2 joints carton dans la partie plate du GCU.

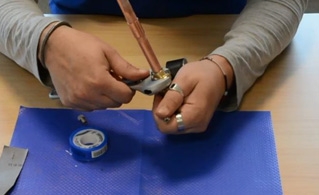

Serrer l’écrou à la clé à molette.

Colle RC 50 sans soudure - etape 3CColle RC 50 sans soudure - etape 3D

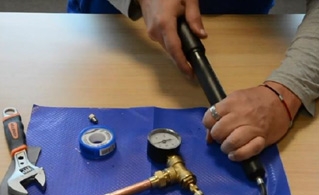

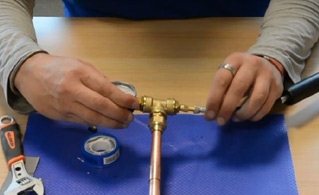

Etape 4 – remise en pression

Bien attendre 5 min avant la remise en pression. Raccorder la pompe à la pièce. Pomper.

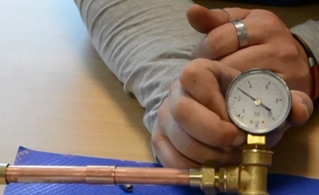

Débrancher la pompe – si l’étanchéité est bien réalisée, la pression indiquée sur le manomètre ne doit pas descendre.

Colle RC 50 sans soudure - etape 4AColle RC 50 sans soudure - etape 4BColle RC 50 sans soudure - etape 4C



Etape 5 – dépression

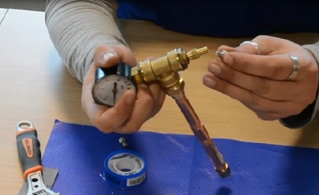

Utiliser l’embout de la valve pour appuyer sur le clapet anti-retour de la valve et retirer la pression.
La partie montée au joint carton ou PTFE est démontable, et permettra de réaliser d’autres démonstrations du RC 50.

Colle RC 50 sans soudure - etape 5
